Torque Specifications
WARNING: This page is about a different variant/trim than selected.
TORQUE SPECIFICATIONS
| Application | Ft. Lbs. (N.m) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A/C Compressor Bracket (Lower Bolts) | 18 (24) | |||||||||||||||||
| A/C Compressor Bracket (Upper Bolts) | 35 (48) | |||||||||||||||||
| Accessory Drive Belt Idler Pulley | 35 (48) | |||||||||||||||||
| Accessory Drive Belt Tensioner | 18 (25) | |||||||||||||||||
| Block Heater | 27 (3) | |||||||||||||||||

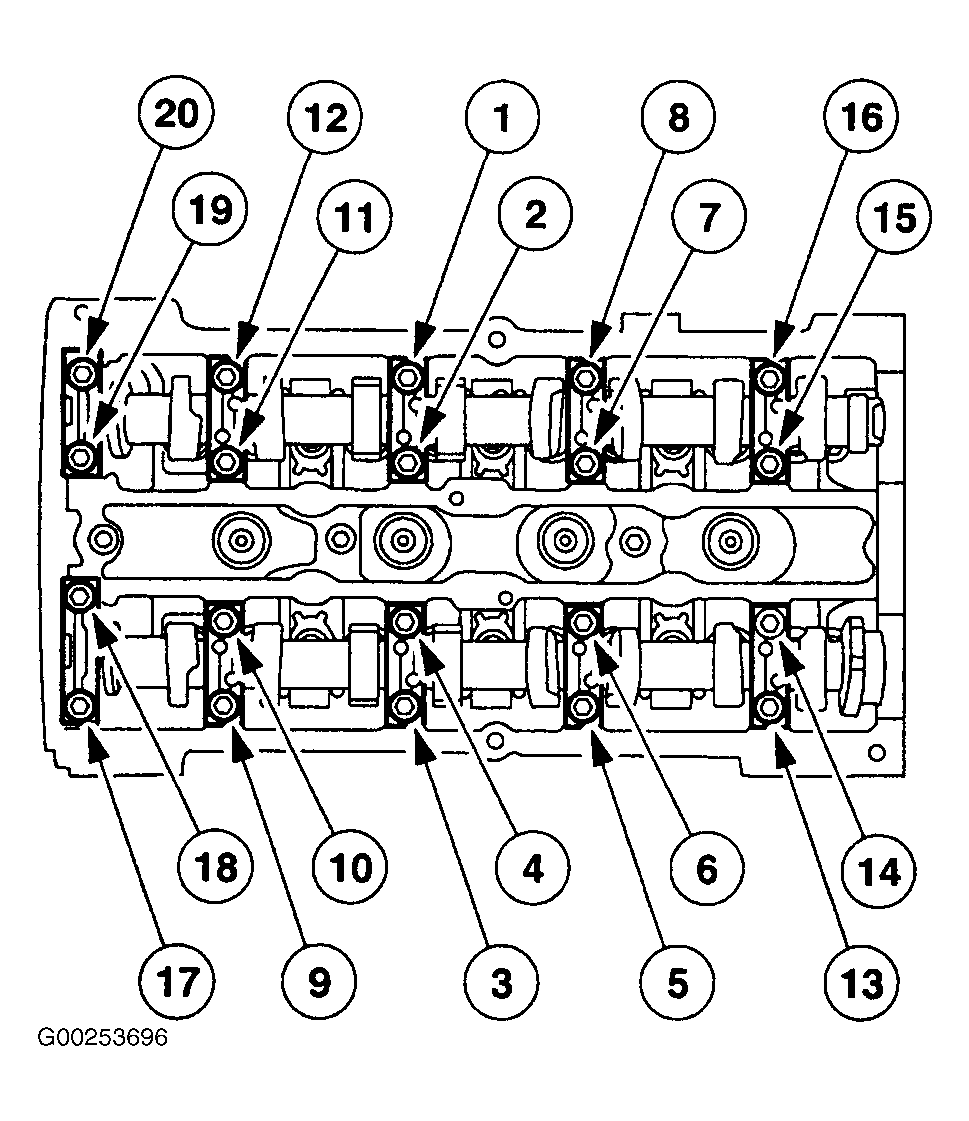

| Camshaft Bearing Caps (1) | 14 (19) | |||||||||||||||||
| Camshaft Timing Sprocket | 50 (68) | |||||||||||||||||
| Catalytic Converter Bracket/Bolts | 18 (24) | |||||||||||||||||
| Catalytic Converter Nuts | 35 (47) | |||||||||||||||||

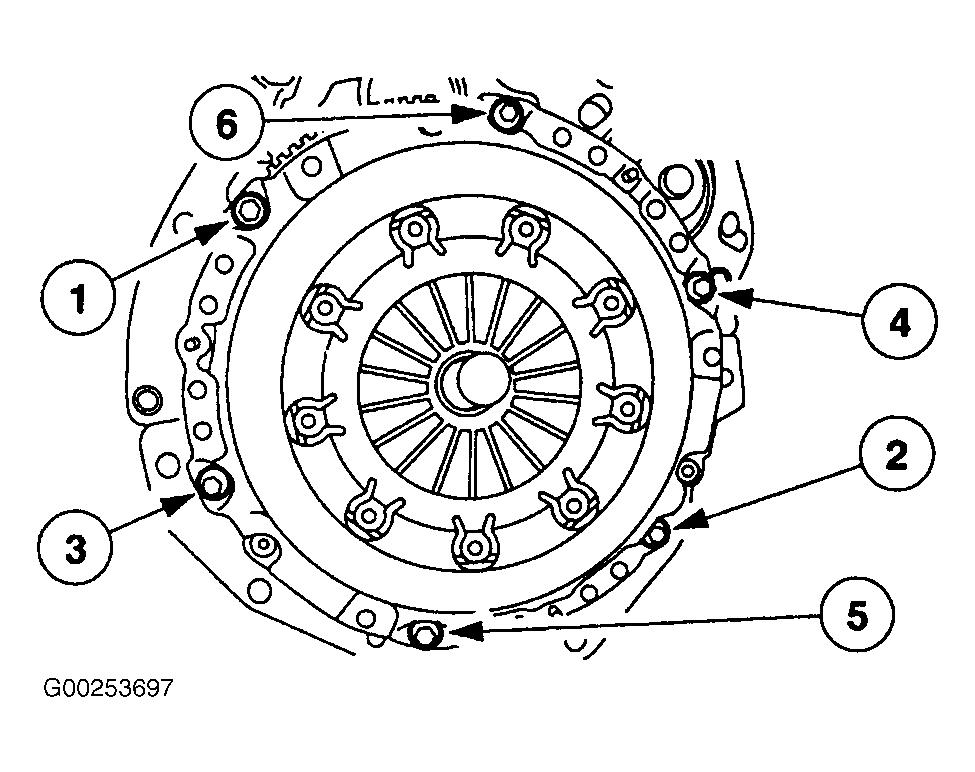

| Clutch Pressure Plate (2) | 18 (24) | |||||||||||||||||
| Clutch Slave Cylinder | 16 (22) | |||||||||||||||||
| Coil/Coil Bracket | 15 (20) | |||||||||||||||||
| Connecting Rod Caps | ||||||||||||||||||
| Step 1 | 26 (35) | |||||||||||||||||
| Step 2 | Additional 90 Degrees | |||||||||||||||||
| Coolant Tube | 25 (20) | |||||||||||||||||

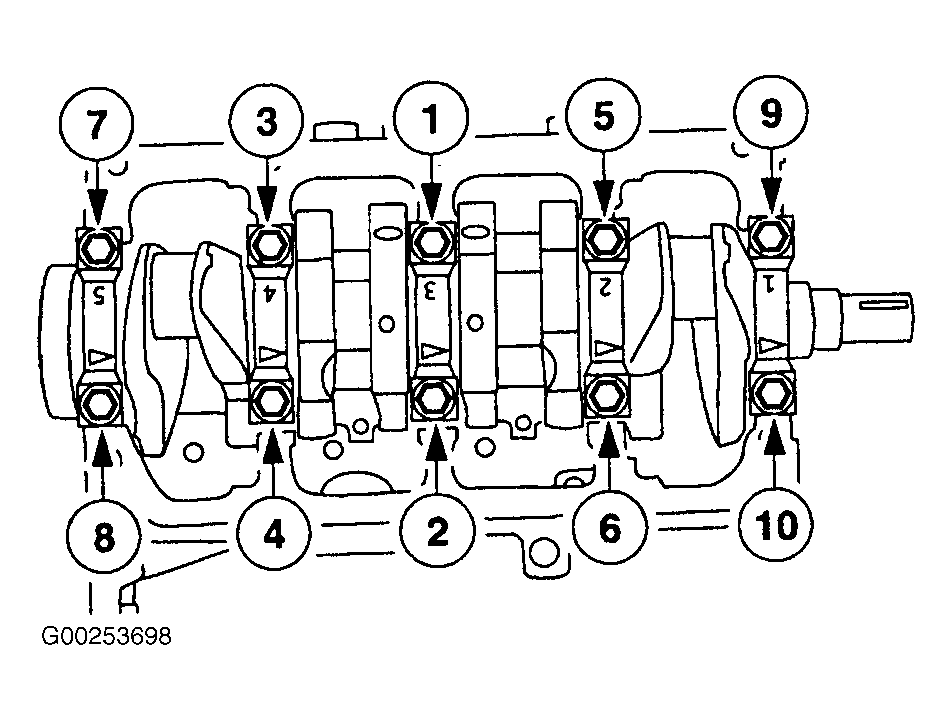

| Crankshaft Main Bearing Caps (3) | ||||||||||||||||||
| Step 1 | 18 (25) | |||||||||||||||||
| Step 2 | Additional 60 Degrees | |||||||||||||||||
| Crankshaft Pulley | 85 (115) | |||||||||||||||||
| Crankshaft Rear Oil Seal | ||||||||||||||||||
| Step 1 | 9 (12) | |||||||||||||||||
| Step 2 | Additional 45 Degrees | |||||||||||||||||

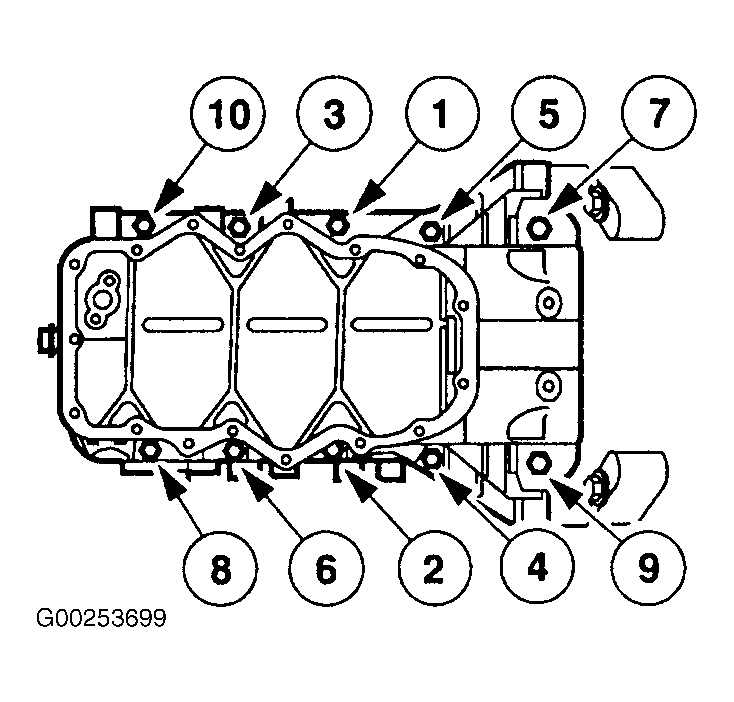

| Cylinder Block (Lower) (4) | 22 (30) | |||||||||||||||||

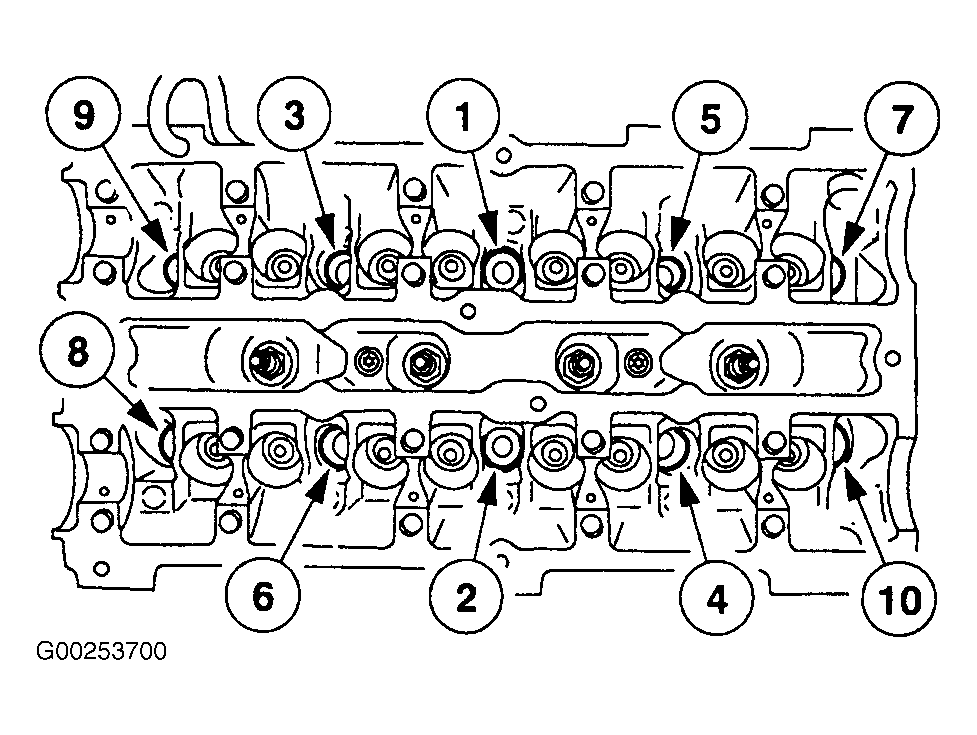

| Cylinder Head Bolts (5) | ||||||||||||||||||
| Step 1 | 15 (20) | |||||||||||||||||
| Step 2 | 30 (40) | |||||||||||||||||
| Step 3 | Additional 90 Degrees | |||||||||||||||||
| EGR Tube | 18 (25) | |||||||||||||||||
| EGR Tube Fitting | 46 (62) | |||||||||||||||||
| Engine Mount | 41 (55) | |||||||||||||||||
| Engine Mount Bracket (Lower) | 37 (50) | |||||||||||||||||
| Engine Mount Bracket (Upper) | 72 (98) | |||||||||||||||||

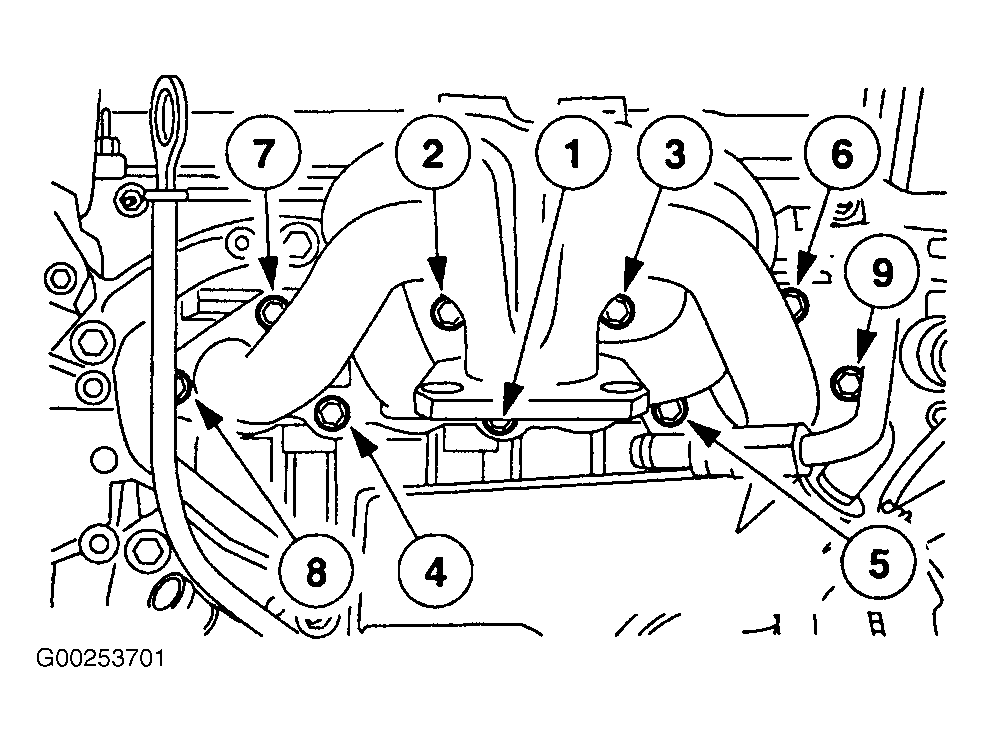

| Exhaust Manifold (6) | 12 (16) | |||||||||||||||||
| Flywheel | 83 (112) | |||||||||||||||||
| Generator | 33 (45) | |||||||||||||||||
| Generator Bracket | 35 (47) | |||||||||||||||||
| Ground Strap | 25 (34) | |||||||||||||||||

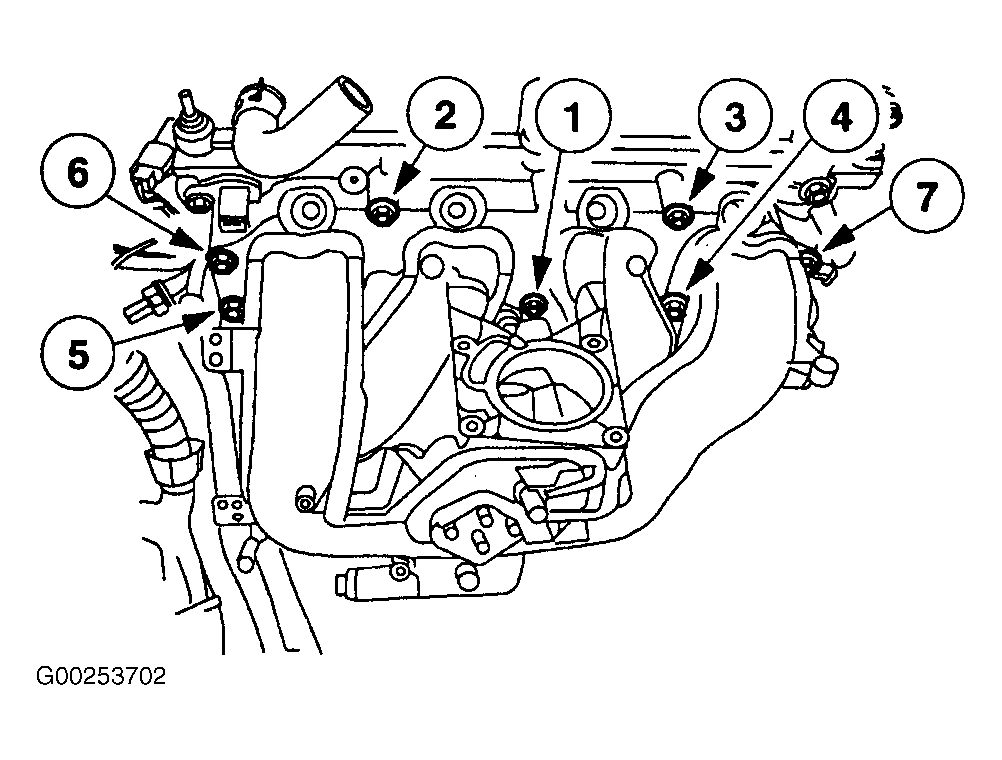

| Intake Manifold (7) | 13 (18) | |||||||||||||||||
| Knock Sensor | 15 (20) | |||||||||||||||||
| Oil Cooler | 43 (58) | |||||||||||||||||
| Oil Drain Plug | 18 (25) | |||||||||||||||||
| Oil Pressure Sensor | 20 (27) | |||||||||||||||||
| PCV Tube | 17 (23) | |||||||||||||||||
| Power Steering Bracket | 20 (27) | |||||||||||||||||
| Spark Plugs | 11 (15) | |||||||||||||||||
| Starter | 20 (27) | |||||||||||||||||
| Thermostat Housing | 15 (20) | |||||||||||||||||
| Timing Belt Tensioner | 18 (25) | |||||||||||||||||
| Timing Belt Tensioner Pulley | 18 (25) | |||||||||||||||||
| Transaxle | 33 (45) | |||||||||||||||||
| Transaxle Mount (Rear) | 41 (55) | |||||||||||||||||
| Transaxle Mount (Through Bolt) | 66 (90) | |||||||||||||||||
| Water Pump Adapter | 15 (20) | |||||||||||||||||
| Water Pump Pulley | 18 (24) | |||||||||||||||||
| INCH Lbs. (N.m) | ||||||||||||||||||
| Accelerator Cable | 80 (9) | |||||||||||||||||
| Crankcase Vent Oil Separator | 89 (10) | |||||||||||||||||
| Crankshaft Position Sensor | 71 (8) | |||||||||||||||||
| Cruise Control Unit | 89 (10) | |||||||||||||||||
| EGR Vacuum Regulator Solenoid | 62 (7) | |||||||||||||||||
| EGR Valve | 80 (9) | |||||||||||||||||
| Engine Appearance Cover | 53 (6) | |||||||||||||||||
| Fuel Filler Tube | 89 (10) | |||||||||||||||||
| Fuel Injection Supply Manifold | 89 (10) | |||||||||||||||||
| Fuel Pulse Damper | 53 (6) | |||||||||||||||||
| Generator Electrical Connector | 71 (8) | |||||||||||||||||
| Ground Wire | 89 (10) | |||||||||||||||||
| Heat Shield | 89 (10) | |||||||||||||||||
| Oil Level Indicator | 89 (10) | |||||||||||||||||

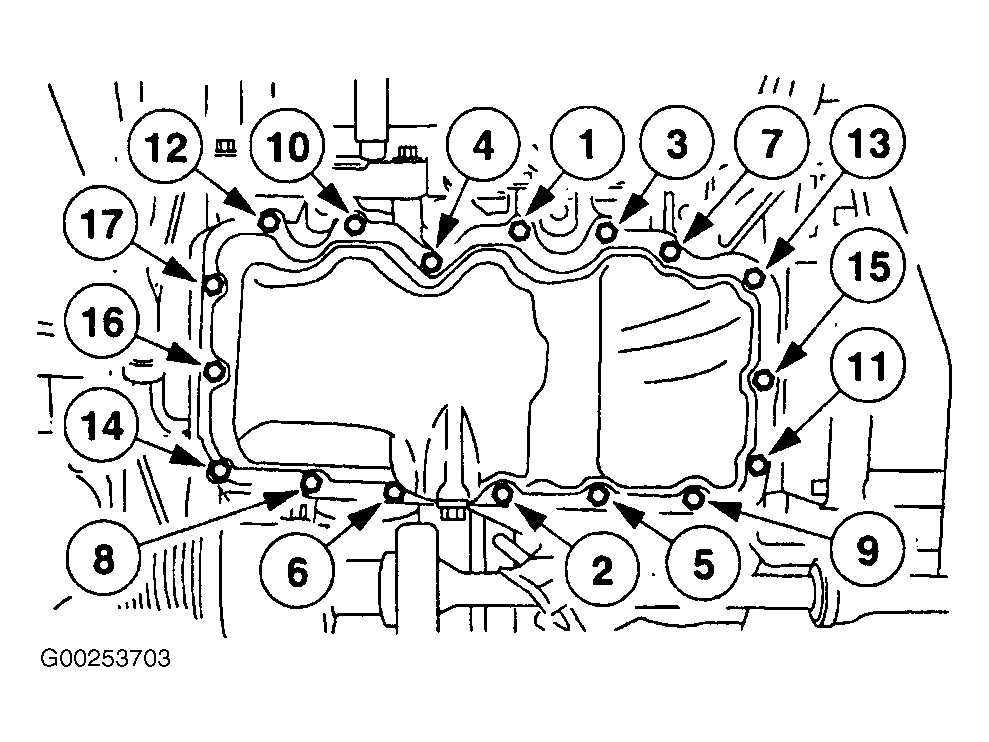

| Oil Pan (8) | ||||||||||||||||||
| Step 1 | 53 (6) | |||||||||||||||||
| Step 2 | 106 (12) | |||||||||||||||||
| Oil Pump | ||||||||||||||||||
| Step 1 | 53 (6) | |||||||||||||||||
| Step 2 | Additional 45 Degrees | |||||||||||||||||
| Oil Pump Cover/Screen | 89 (10) | |||||||||||||||||
| PNP Switch | 80 (9) | |||||||||||||||||
| Power Steering Line Bracket | 89 (10) | |||||||||||||||||
| Pressure Relief Valve | 71 (8) | |||||||||||||||||
| Radiator Supports | 89 (10) | |||||||||||||||||
| Splash Shield (Right Front Lower) | 80 (9) | |||||||||||||||||
| Throttle Body | 62 (7) | |||||||||||||||||
| Timing Belt Cover (Inner) | 89 (10) | |||||||||||||||||
| Timing Belt Cover (Lower) | 62 (7) | |||||||||||||||||
| Timing Belt Cover (Upper) | 71 (8) | |||||||||||||||||
| Valve Cover | 80 (9) | |||||||||||||||||
| Water Pump | 89 (10) | |||||||||||||||||
|
||||||||||||||||||
