Pinpoint Test 2: The Interior Lamps Stay On Continuously - Do Not Fade Out
WARNING: This page is about a different car, the 2003 Mazda Tribute. However, it is still accessible from the selected car via links, so may be relevant.

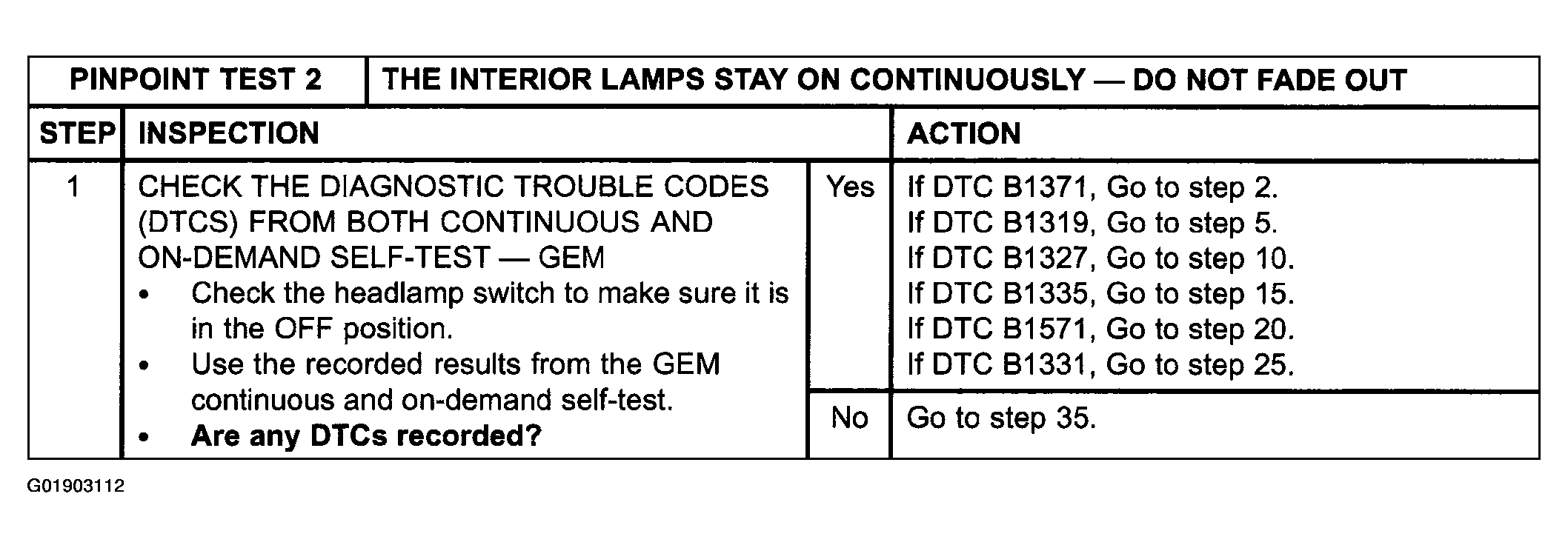

Fig 1: Pinpoint Test 2: Interior Lamps Stay On Continuously - Do Not Fade Out (Step 1)
Courtesy of MAZDA MOTORS CORP.

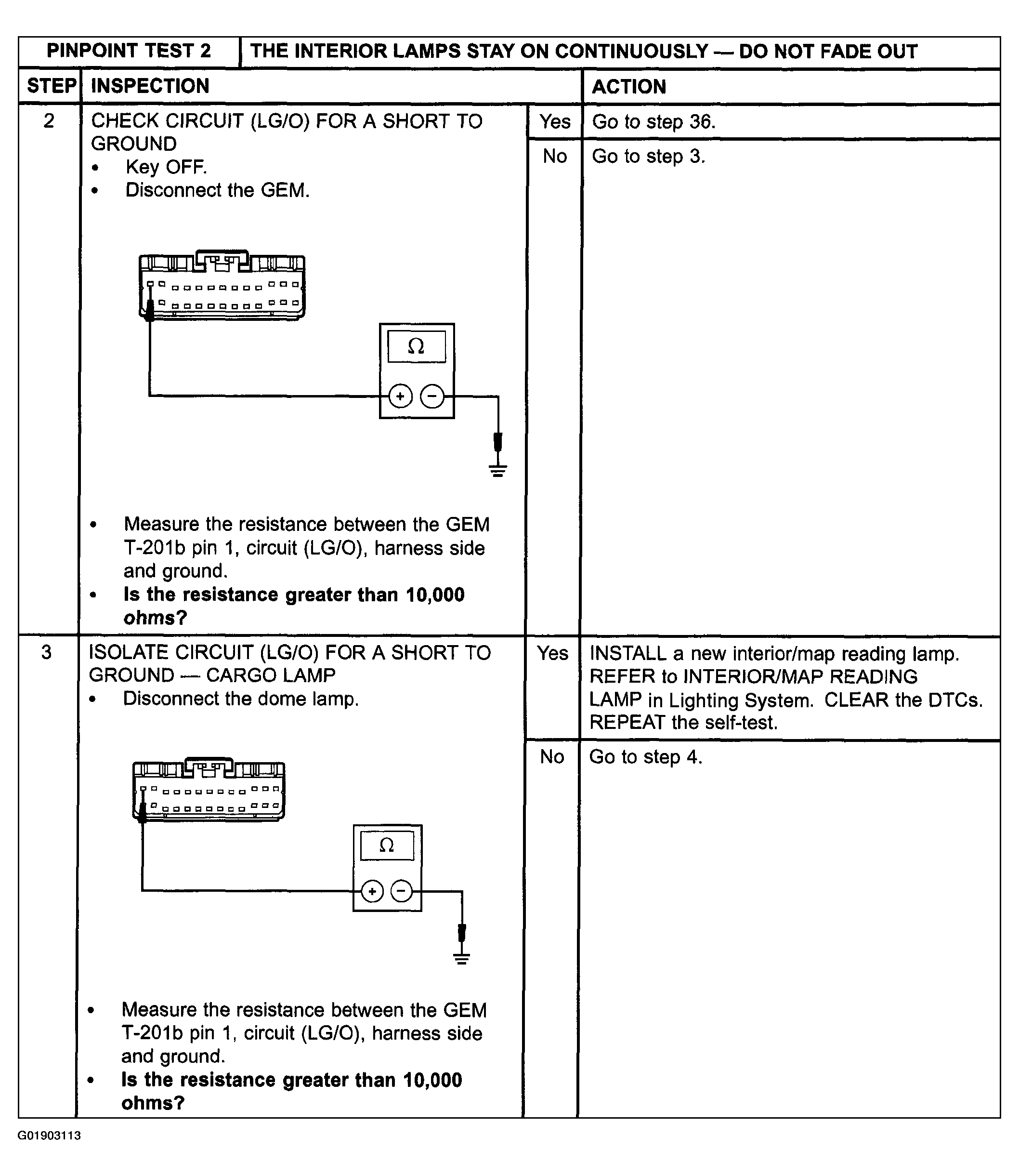

Fig 2: Pinpoint Test 2: Interior Lamps Stay On Continuously - Do Not Fade Out (Steps 2-3)
Courtesy of MAZDA MOTORS CORP.

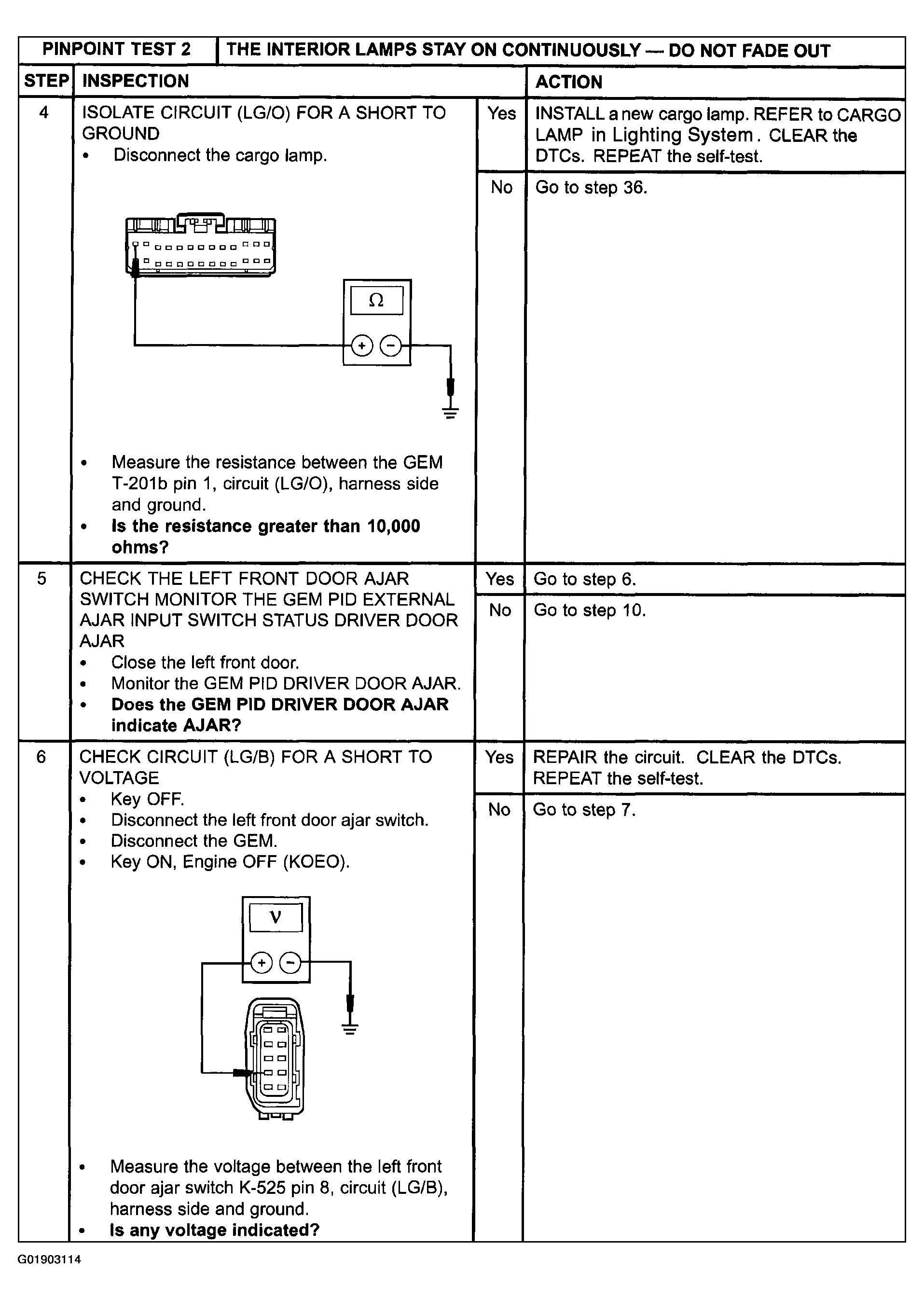

Fig 3: Pinpoint Test 2: Interior Lamps Stay On Continuously - Do Not Fade Out (Steps 4-6)
Courtesy of MAZDA MOTORS CORP.

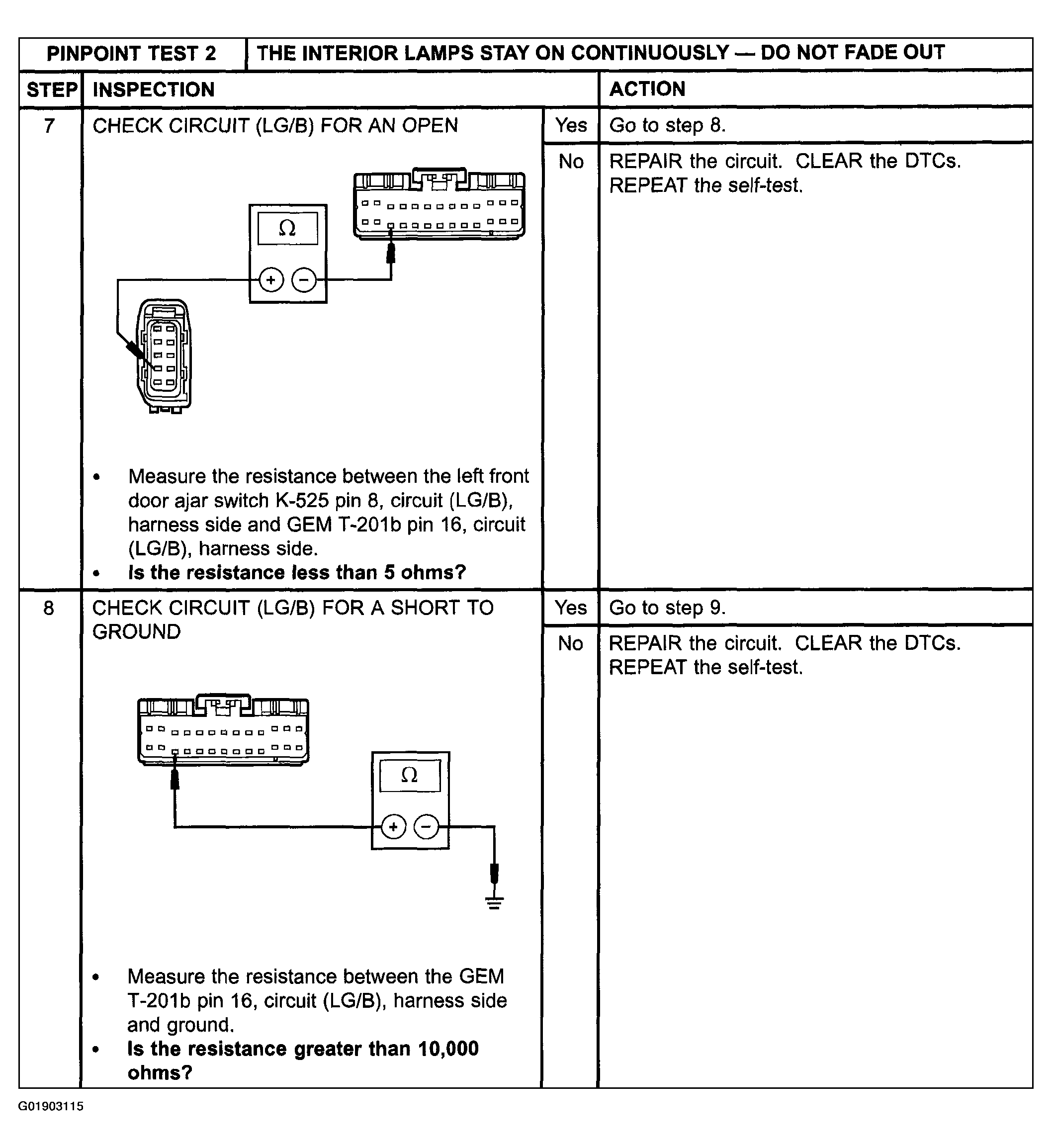

Fig 4: Pinpoint Test 2: Interior Lamps Stay On Continuously - Do Not Fade Out (Steps 7-8)
Courtesy of MAZDA MOTORS CORP.

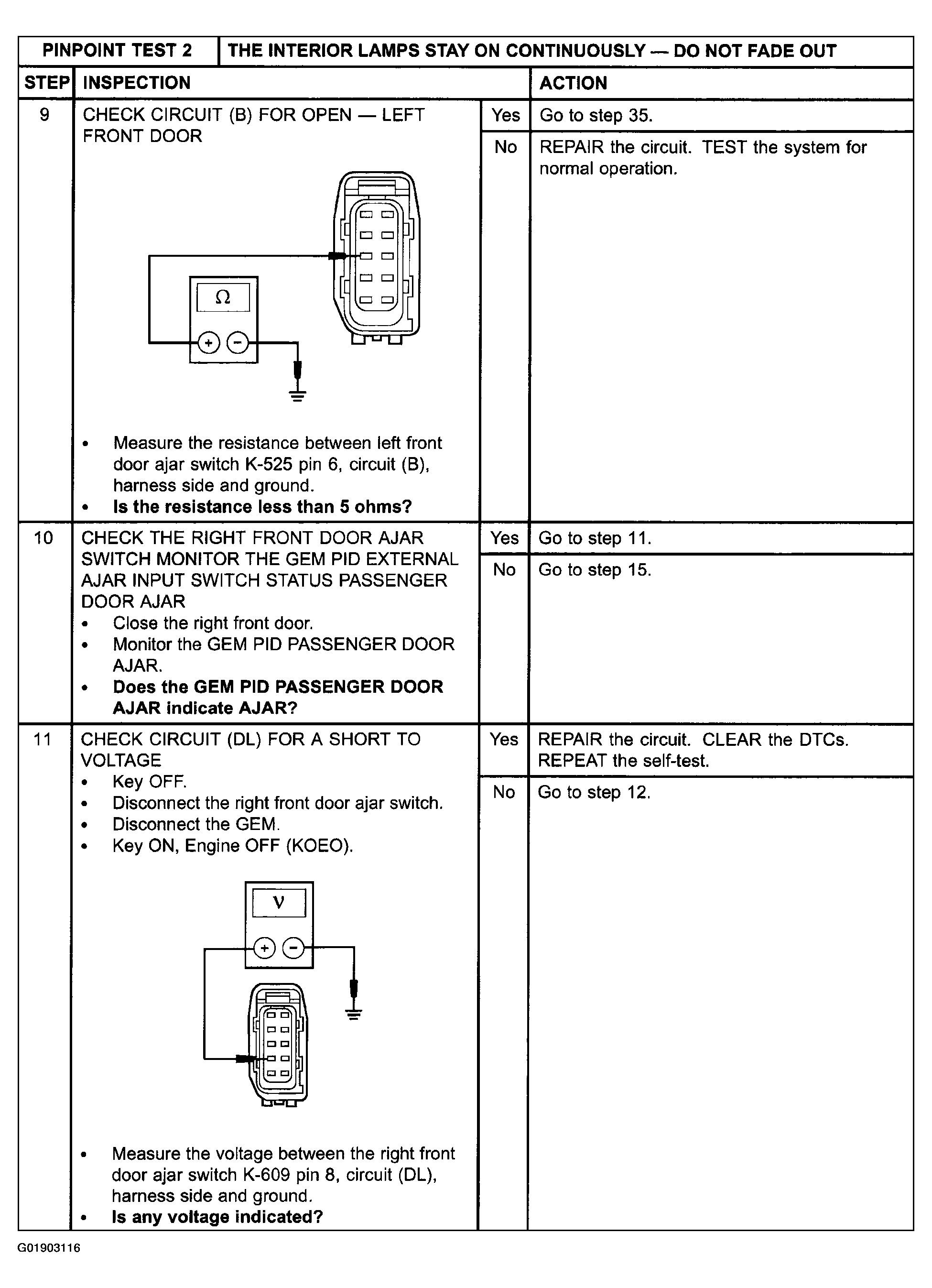

Fig 5: Pinpoint Test 2: Interior Lamps Stay On Continuously - Do Not Fade Out (Steps 9-11)
Courtesy of MAZDA MOTORS CORP.

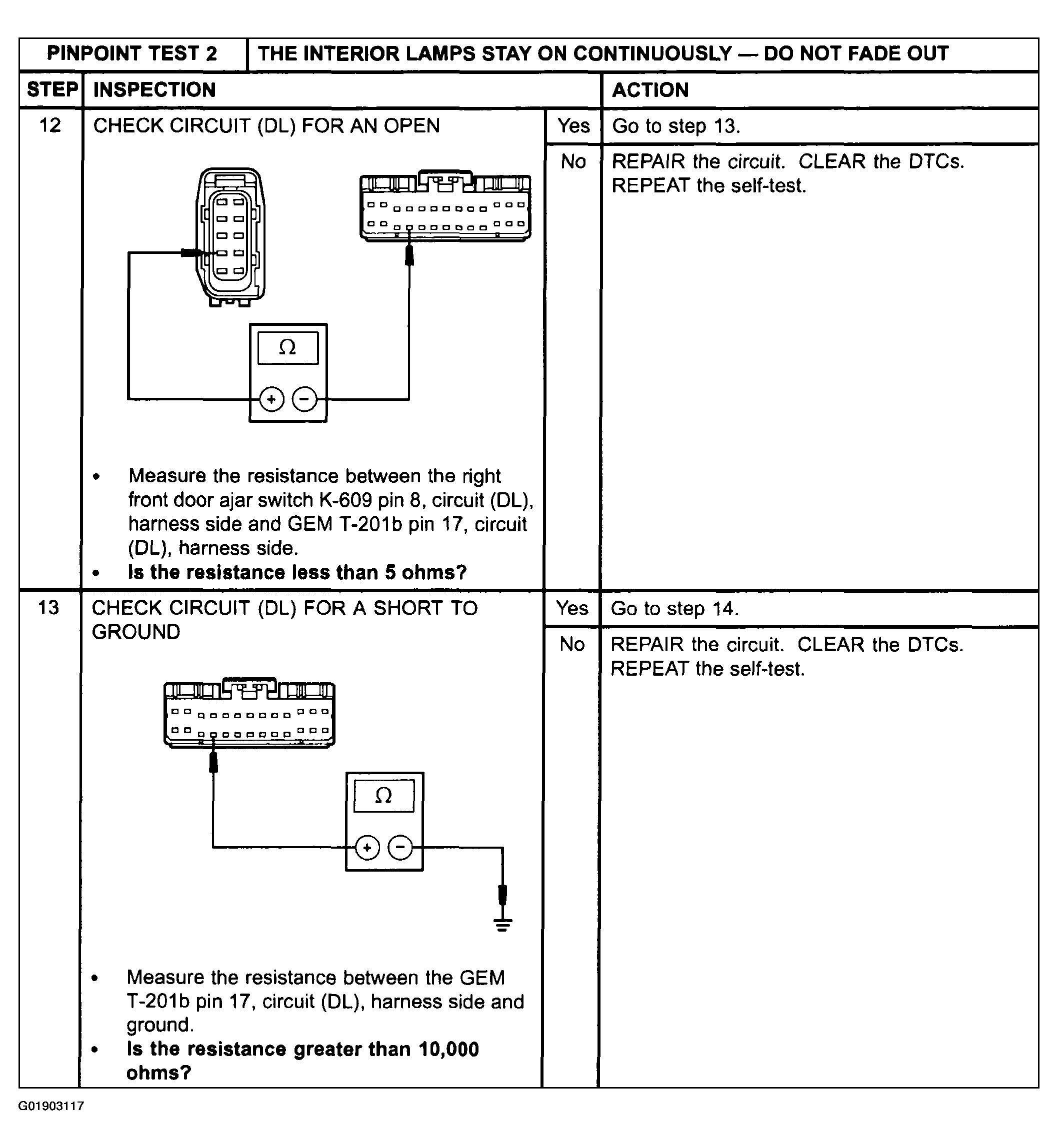

Fig 6: Pinpoint Test 2: Interior Lamps Stay On Continuously - Do Not Fade Out (Steps 12-13)
Courtesy of MAZDA MOTORS CORP.

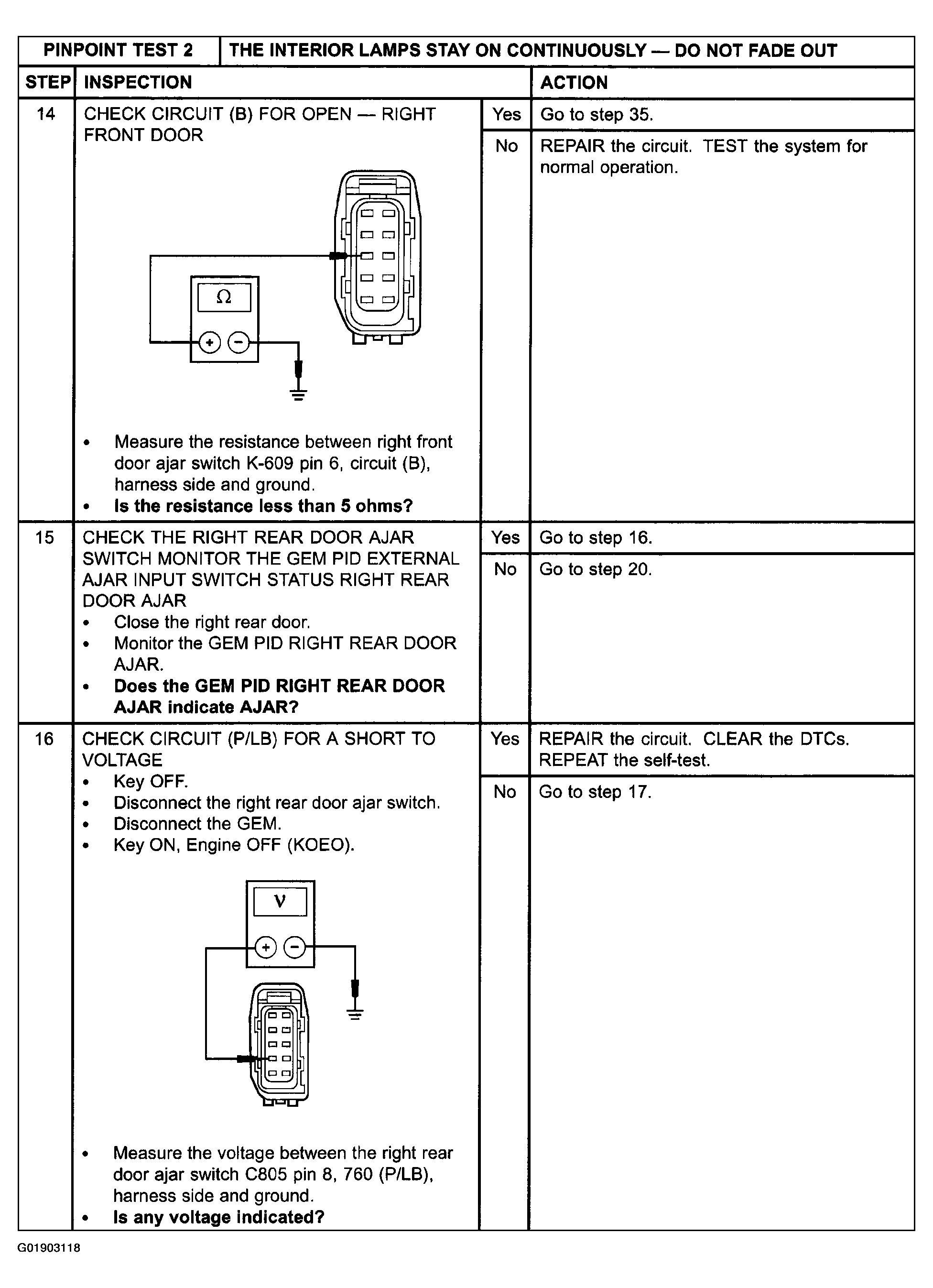

Fig 7: Pinpoint Test 2: Interior Lamps Stay On Continuously - Do Not Fade Out (Steps 14-16)
Courtesy of MAZDA MOTORS CORP.

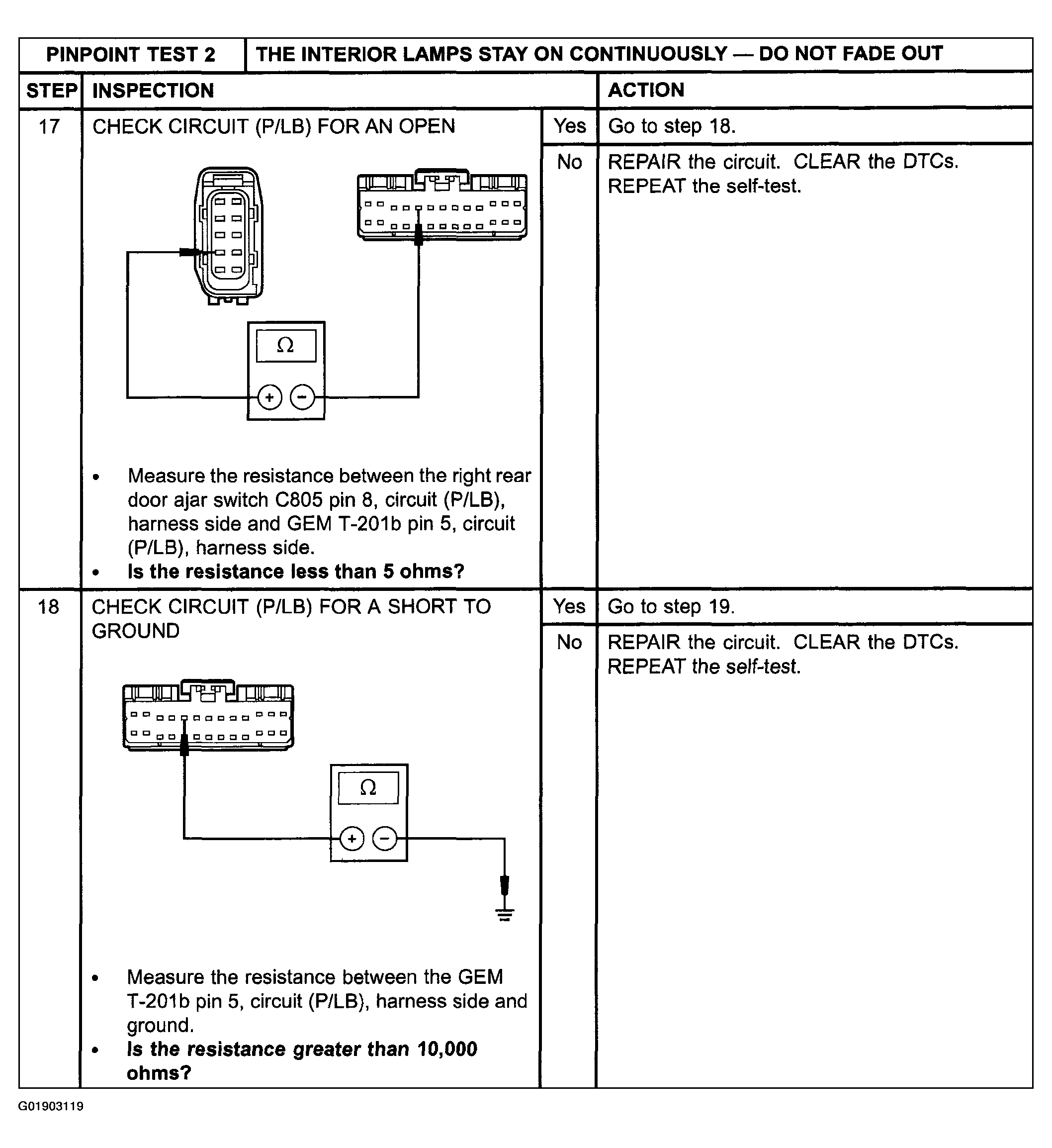

Fig 8: Pinpoint Test 2: Interior Lamps Stay On Continuously - Do Not Fade Out (Steps 17-18)
Courtesy of MAZDA MOTORS CORP.

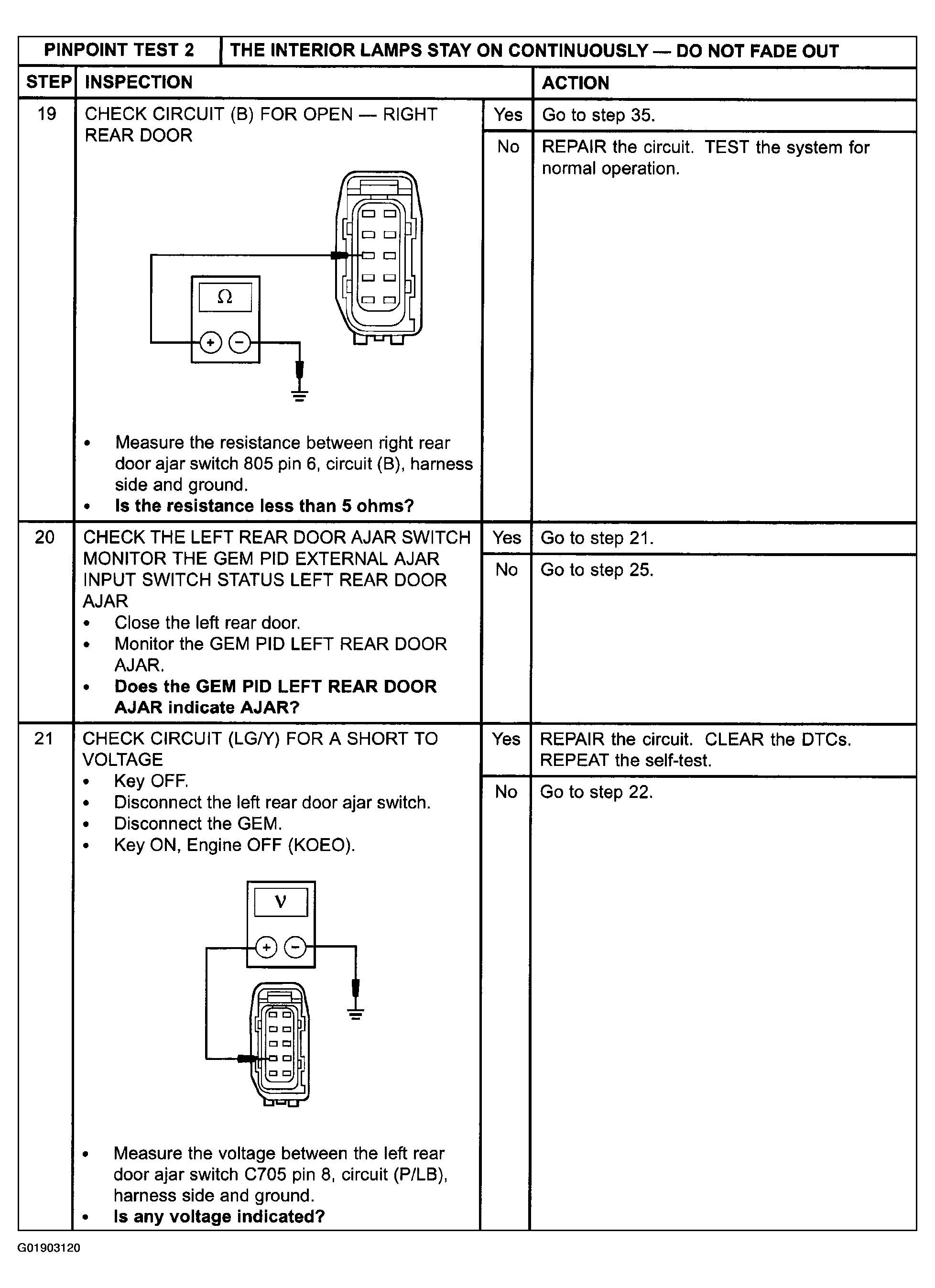

Fig 9: Pinpoint Test 2: Interior Lamps Stay On Continuously - Do Not Fade Out (Steps 19-21)
Courtesy of MAZDA MOTORS CORP.

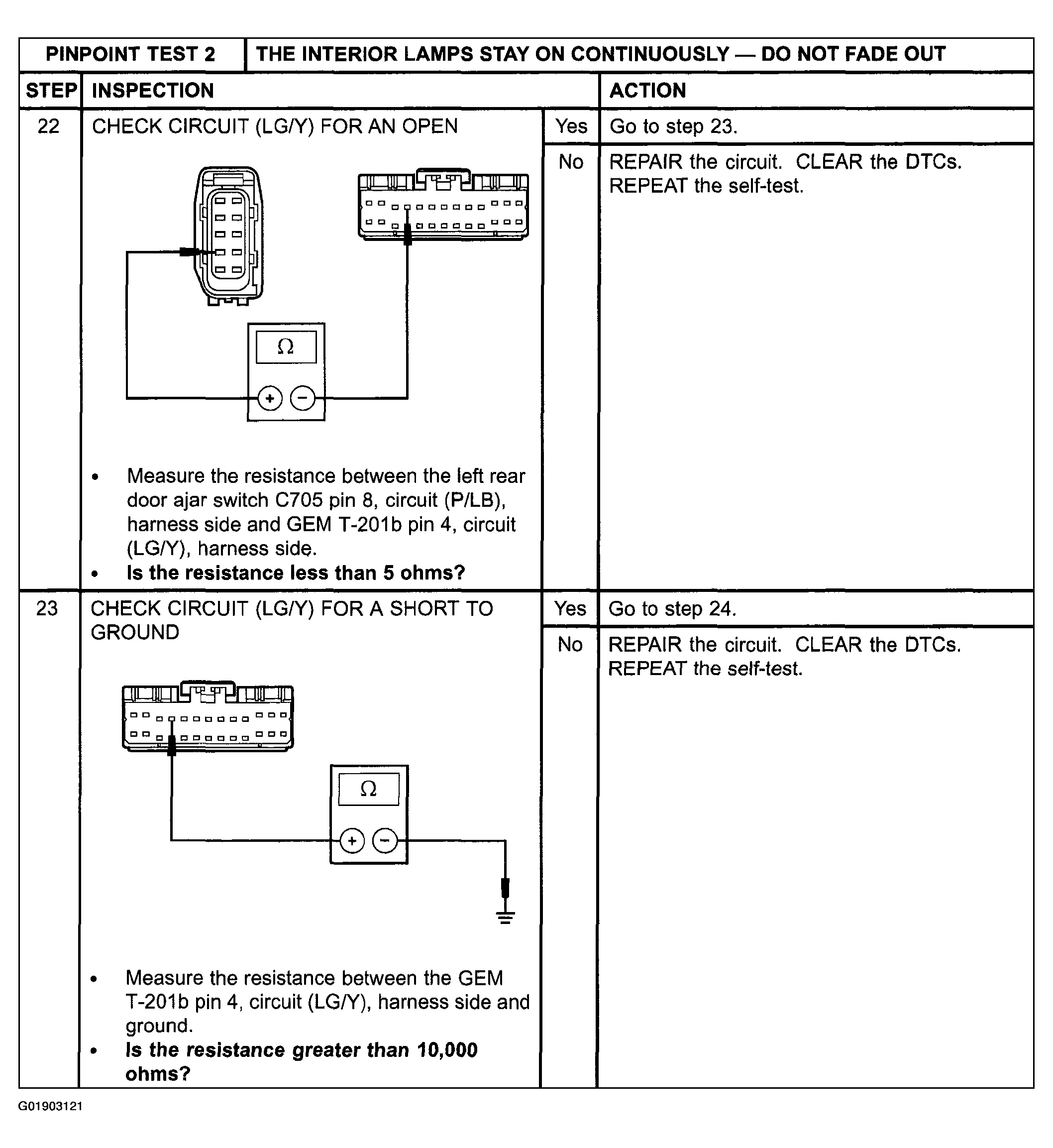

Fig 10: Pinpoint Test 2: Interior Lamps Stay On Continuously - Do Not Fade Out (Steps 22-23)
Courtesy of MAZDA MOTORS CORP.

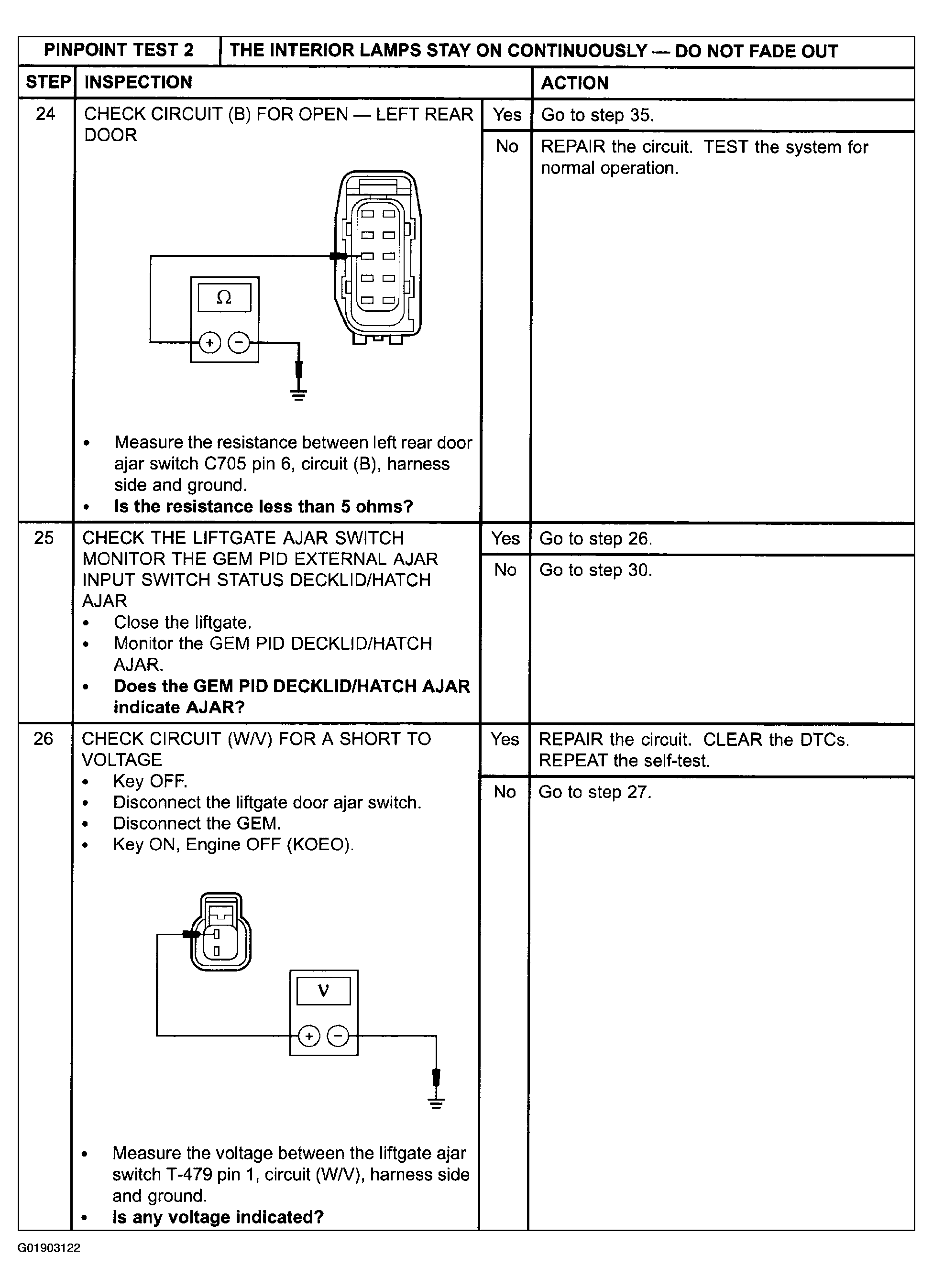

Fig 11: Pinpoint Test 2: Interior Lamps Stay On Continuously - Do Not Fade Out (Steps 24-26)
Courtesy of MAZDA MOTORS CORP.

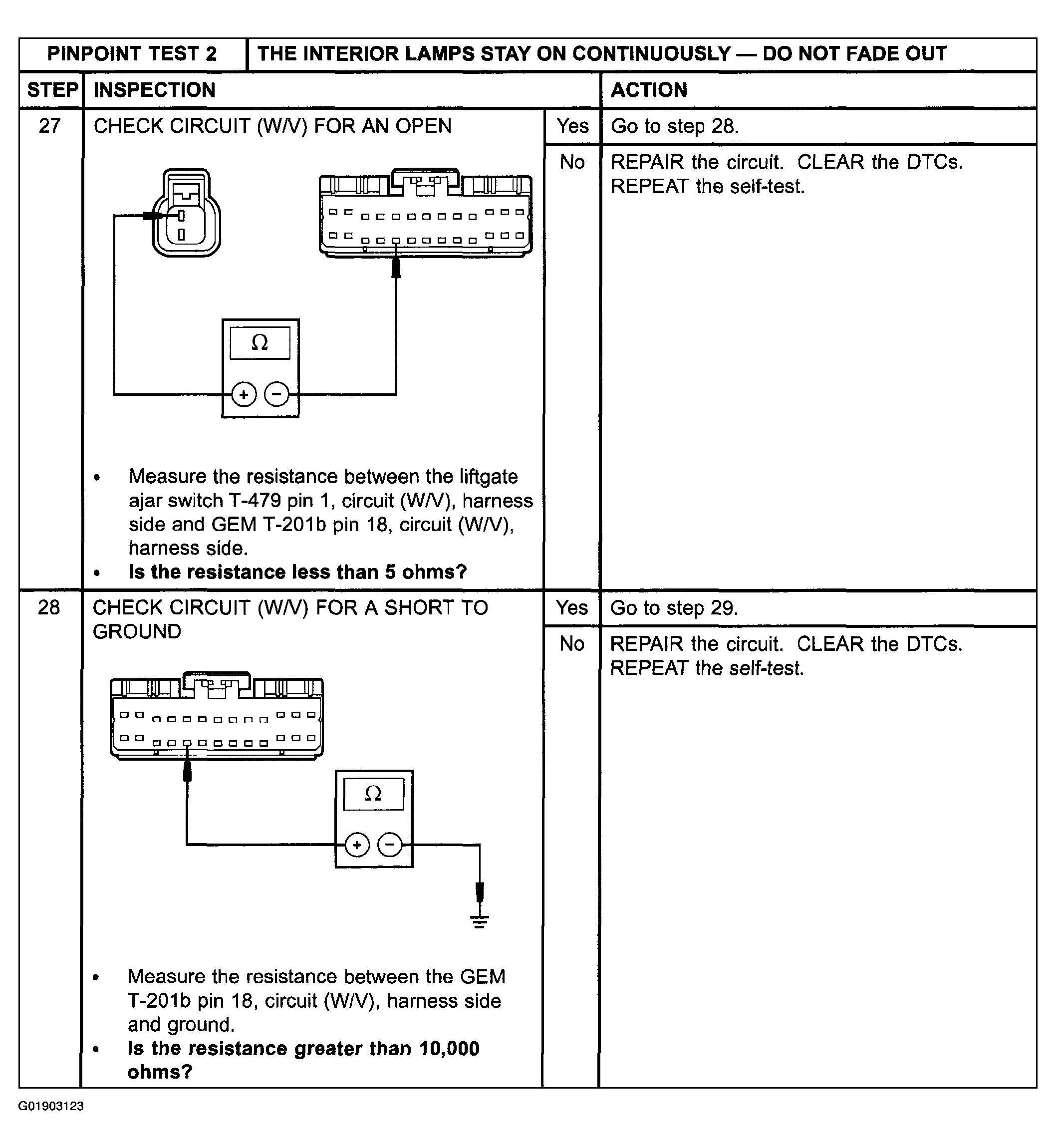

Fig 12: Pinpoint Test 2: Interior Lamps Stay On Continuously - Do Not Fade Out (Steps 27-28)
Courtesy of MAZDA MOTORS CORP.

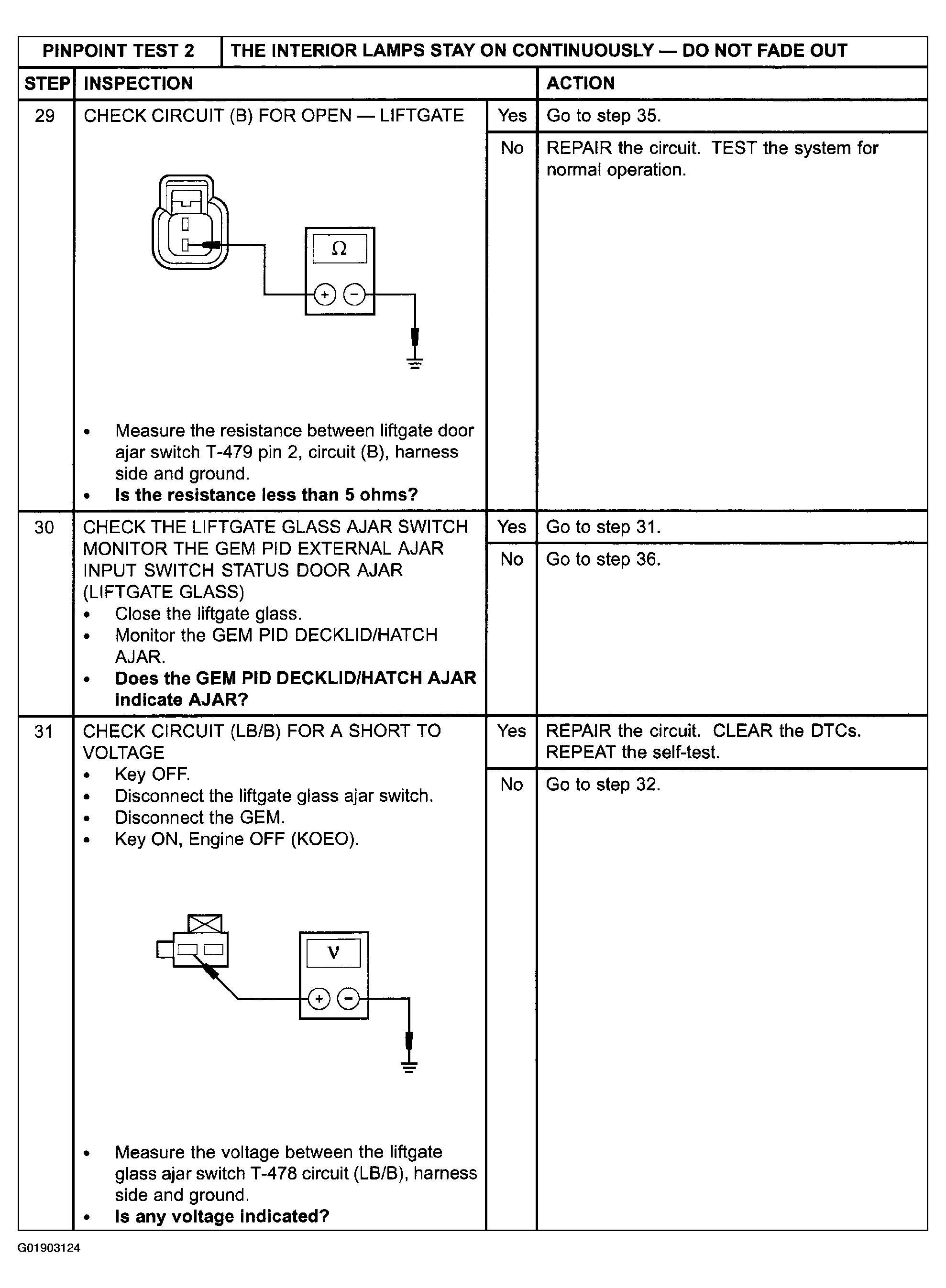

Fig 13: Pinpoint Test 2: Interior Lamps Stay On Continuously - Do Not Fade Out (Steps 29-31)
Courtesy of MAZDA MOTORS CORP.

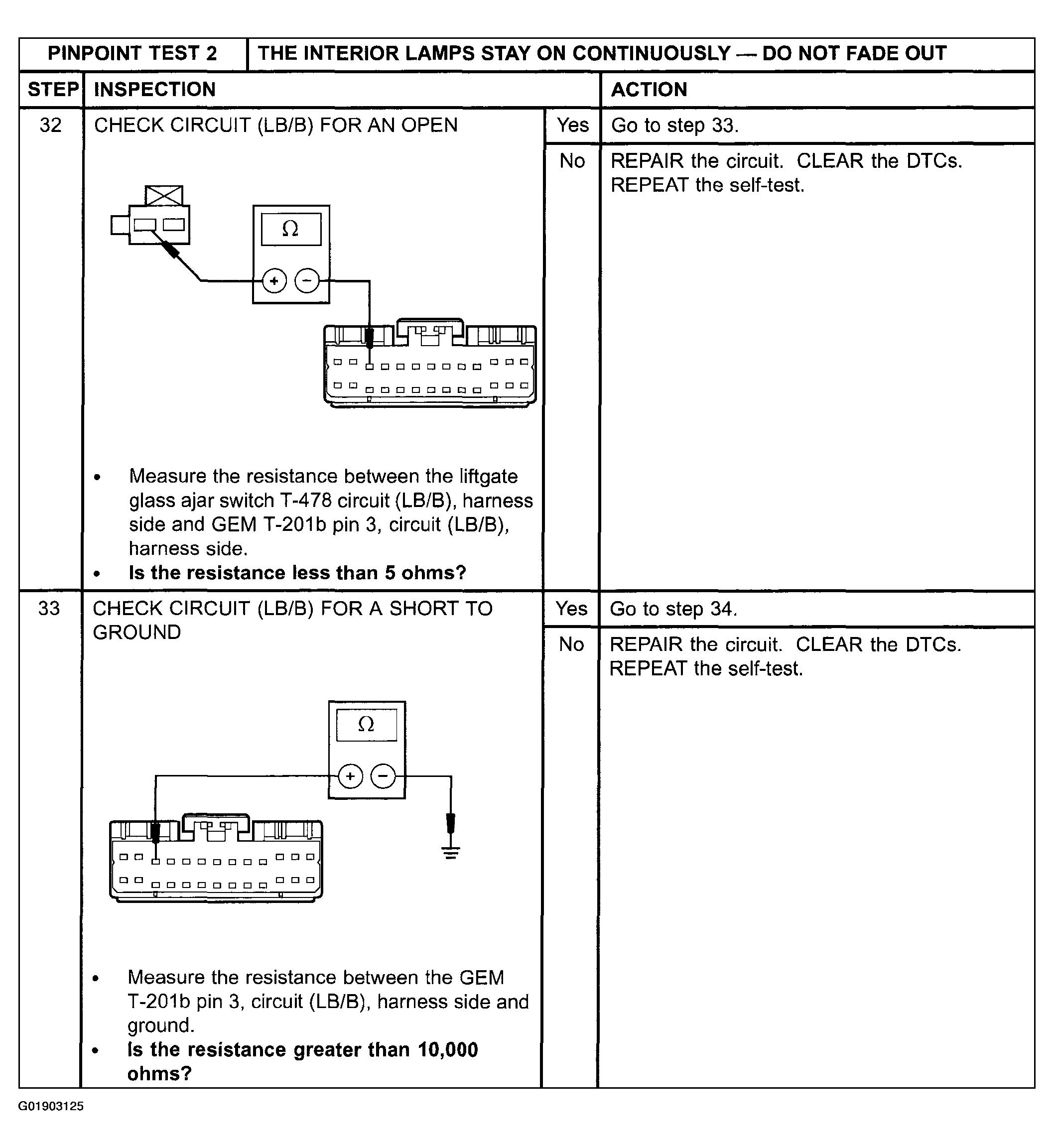

Fig 14: Pinpoint Test 2: Interior Lamps Stay On Continuously - Do Not Fade Out (Steps 32-33)
Courtesy of MAZDA MOTORS CORP.

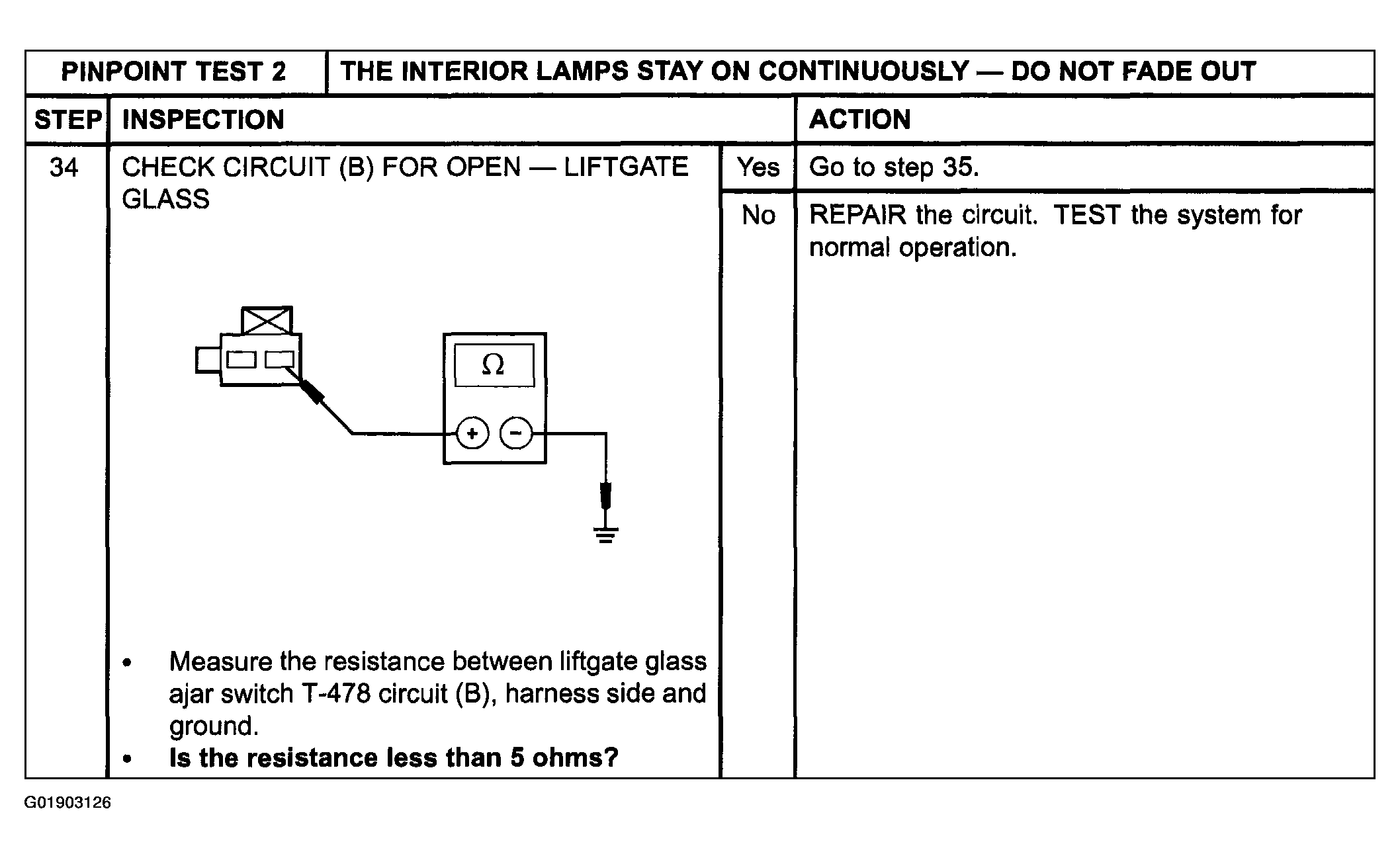

Fig 15: Pinpoint Test 2: Interior Lamps Stay On Continuously - Do Not Fade Out (Step 34)
Courtesy of MAZDA MOTORS CORP.

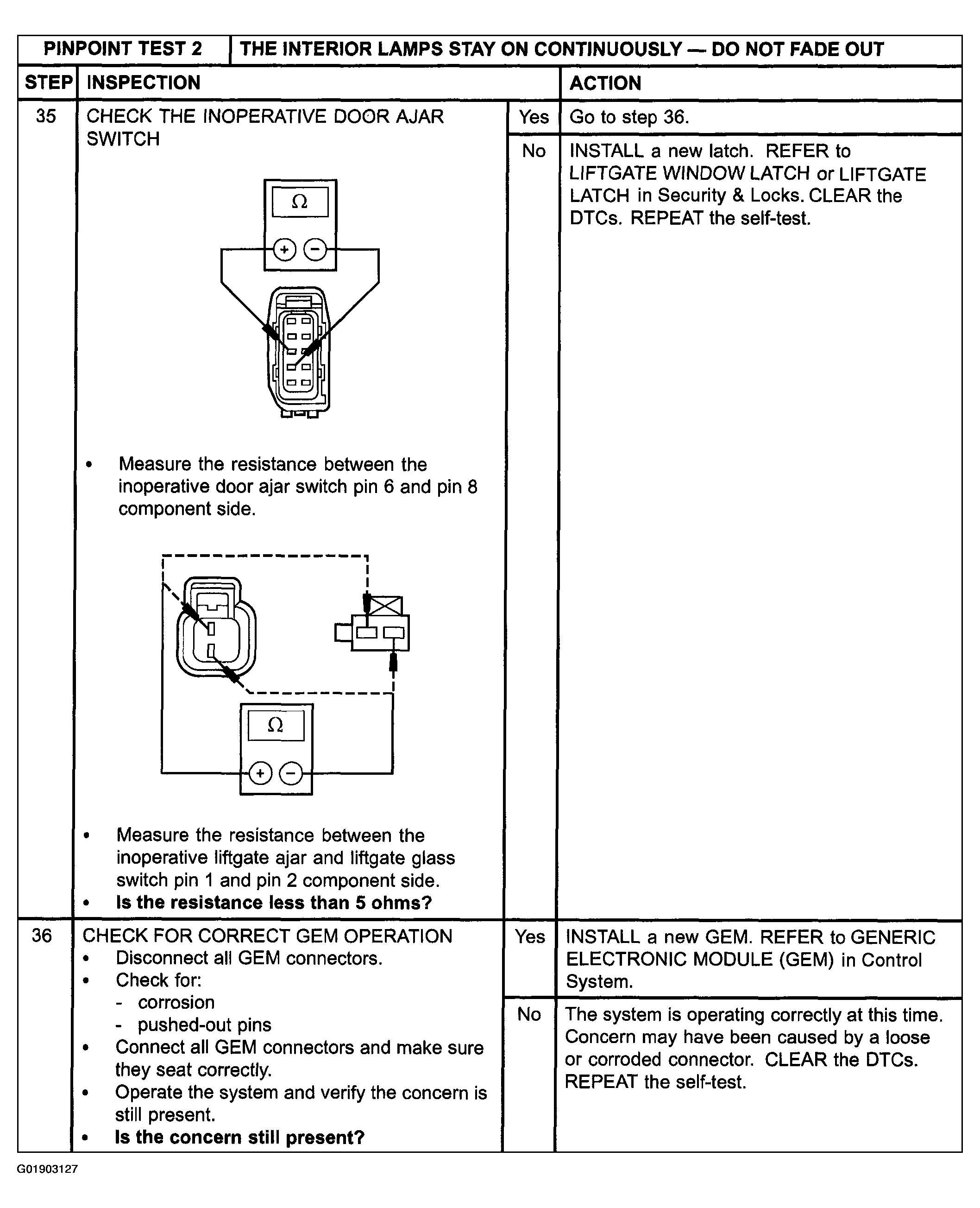

Fig 16: Pinpoint Test 2: Interior Lamps Stay On Continuously - Do Not Fade Out (Steps 35-36)
