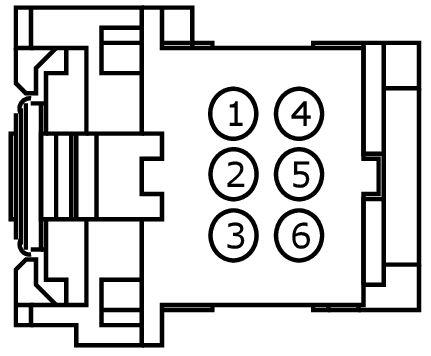

Connector End View C2195 - IGNITION SWITCH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2195 | IGNITION SWITCH | BK | 14401 | part# N/A | See Below |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-XB | DU2Z-14474-CAFC | 0.64 |
| 8U5T-14474-BB | DU2Z-14474-CAFC | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPK34 (GN) | 26 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP 1 + | 9U5T-14474-XB | ||||
| 2 | CPK36 (VT-BN) | 22 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP RUN LED | 8U5T-14474-BB | ||||
| 3 | GD214 (BK-BU) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE | 8U5T-14474-BB | ||||
| 4 | SBP19 (BU-RD) | 22 | FUSE - 19 OR CIRCUIT BREAKER | 8U5T-14474-BB | ||||
| 5 | VLN37 (BU-WH) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION #2 (WHITE) | 8U5T-14474-BB | ||||
| 6 | CPK35 (YE-OG) | 22 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP 2 + | 8U5T-14474-BB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1518
Service Part Number:
JU2Z-14S411-NA
Gauge:
20
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Switch - Deck Lid / Hatch Release
- Switch - Lift Gate Shutface
- Switch - Power Liftgate
- Switch - Shift By Wire Override
