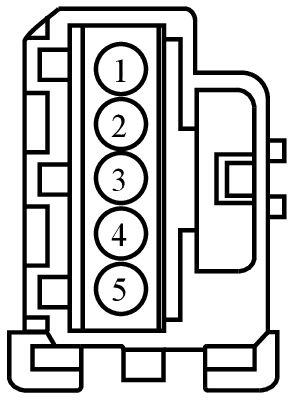

Connector End View C911 - AUTO-DIMMING INTERIOR MIRROR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C911 | AUTO-DIMMING INTERIOR MIRROR | 14334 | part# N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-14421-CB | EU2Z-14421-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBP36 (BU-BN) | 22 | FUSE - 36 OR CIRCUIT BREAKER | DU5T-14421-CB | ||||
| 2 | CLS10 (GN-BN) | 22 | CTRL MOD. - REVERSE LEFT OR COMMON | DU5T-14421-CB | ||||
| 3 | GD233 (BK) | 22 | GROUND - COWL SIDE/PILLAR A LEFT | DU5T-14421-CB | ||||
| 4 | RRD12 (BN) | 22 | CTRL MOD. - ELECTROCHROMIC MIRROR - | DU5T-14421-CB | ||||
| 5 | LRD12 (BU-GY) | 22 | CTRL MOD. - ELECTROCHROMIC MIRROR + | DU5T-14421-CB | ||||
