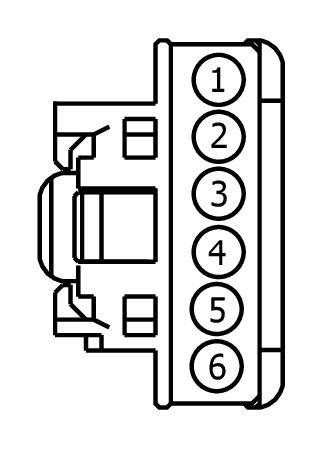

Connector End View C910 - IN-VEHICLE TEMPERATURE AND HUMIDITY SENSOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C910 | IN-VEHICLE TEMPERATURE AND HUMIDITY SENSOR | BK | 14334 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VH414 (GN-BU) | 22 | SENSOR - FRONT INSIDE CAR TEMP. 1 | 9U5T-14474-DB | ||||
| 2 | VH469 (GN-BN) | 22 | SENSOR - FRONT INSIDE CAR TEMP. 2 | 9U5T-14474-DB | ||||
| 3 | LH111 (BN-WH) | 22 | CTRL MOD. - CLIMATE # GENERIC VREF | 9U5T-14474-DB | ||||
| 4 | VH413 (WH-BU) | 22 | SENSOR - HUMIDITY | 9U5T-14474-DB | ||||
| 5 | RH111 (GY-BU) | 22 | CTRL MOD. - CLIMATE # GENERIC VREF RETURN | 9U5T-14474-DB | ||||
| 6 | VH470 (WH-OG) | 22 | SENSOR - FRONT INSIDE CAR TEMP. 3 | 9U5T-14474-DB | ||||
