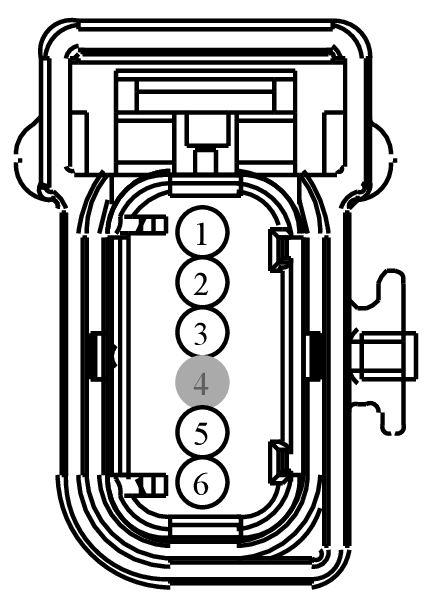

Connector End View C840 - REAR EXTERIOR DOOR LATCH SWITCH RH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C840 | REAR EXTERIOR DOOR LATCH SWITCH RH | BK | 14632 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPE20 (WH-OG) | 22 | SWITCH - ELATCH RIGHT REAR OUTSIDE UNLATCH - NO | 8U5T-14474-BB | ||||
| 2 | RPE19 (YE-GY) | 22 | SWITCH - ELATCH RIGHT REAR OUTSIDE UNLATCH RETURN | 8U5T-14474-BB | ||||
| 3 | CPE19 (BN-BU) | 22 | SWITCH - ELATCH RIGHT REAR OUTSIDE UNLATCH - NC | 8U5T-14474-BB | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | GD345 (BK-BU) | 22 | GROUND - PILLAR B RIGHT | 8U5T-14474-BB | ||||
| 6 | CLN25 (WH-GN) | 22 | RELAY - PUDDLE LAMPS (KERB ILLUM.) | 8U5T-14474-BB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1329
Service Part Number:
DU2Z-14S411-EA
Gauge:
20
Pin material:
Tin
Cavities:
6
Vehicle Uses:
- Antenna - Keyless Entry
- Handle - Decklid
- Switch - Keyless Entry
- Switch - Seatbelt
