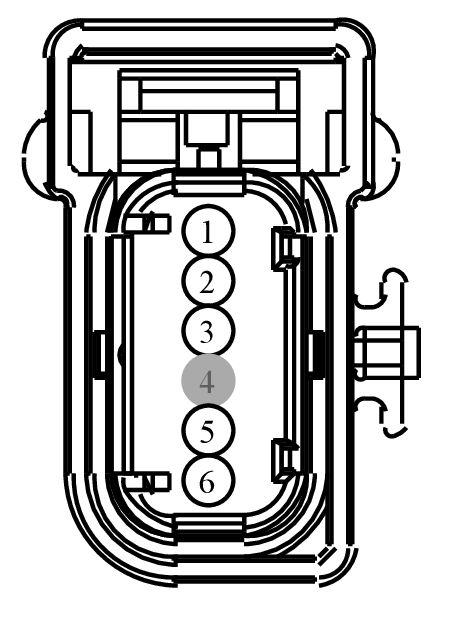

Connector End View C808 - REAR INTERIOR DOOR LATCH SWITCH RH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C808 | REAR INTERIOR DOOR LATCH SWITCH RH | BK | 14632 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD345 (BK-BU) | 22 | GROUND - PILLAR B RIGHT | 8U5T-14474-BB | ||||
| 2 | RPE21 (GY-BU) | 22 | SWITCH - ELATCH RIGHT REAR INSIDE UNLATCH RETURN | 8U5T-14474-BB | ||||
| 3 | CLN86 (YE-RD) | 22 | SWITCH - LEFT REAR ELATCH INSIDE ILLUMINATION | 8U5T-14474-BB | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | CPE22 (WH-BN) | 22 | SWITCH - ELATCH RIGHT REAR INSIDE UNLATCH - NO | 8U5T-14474-BB | ||||
| 6 | CPE21 (BU-OG) | 22 | SWITCH - ELATCH RIGHT REAR INSIDE UNLATCH - NC | 8U5T-14474-BB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1329
Service Part Number:
DU2Z-14S411-EA
Gauge:
20
Pin material:
Tin
Cavities:
6
Vehicle Uses:
- Antenna - Keyless Entry
- Handle - Decklid
- Switch - Keyless Entry
- Switch - Seatbelt
