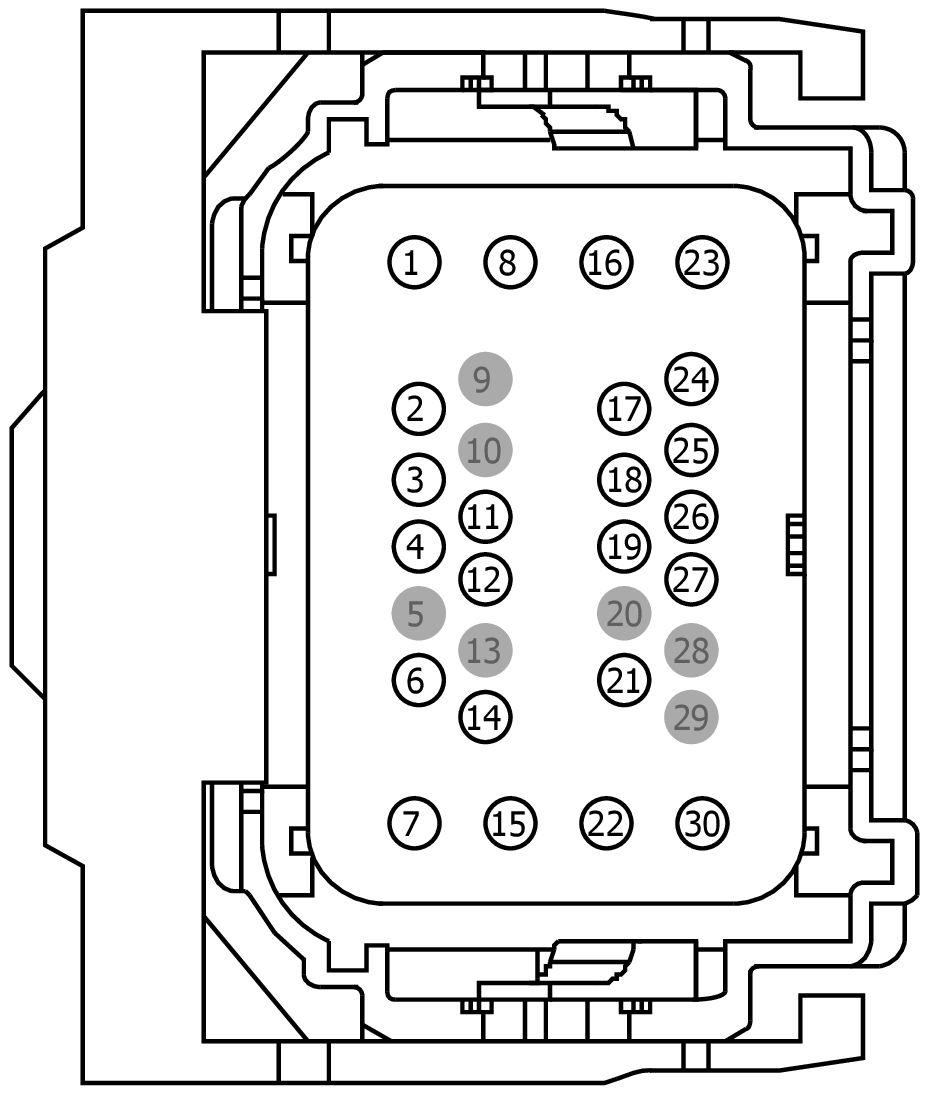

| 1 |
SBBB2 (VT-RD) |
14 |
FUSE - 112 OR CIRCUIT BREAKER |
98BG-14474-AKA |
| 2 |
CPE30 (WH-VT) |
22 |
SWITCH - ELATCH LEFT REAR INSIDE UNLATCH - NO |
3F2T-14474-SA |
| 3 |
CPLA9 (YE-VT) |
22 |
CTRL MOD. - DOOR LOCK # ALL UNLOCK |
3F2T-14474-SA |
| 4 |
RPE29 (GN-WH) |
22 |
SWITCH - ELATCH LEFT REAR INSIDE UNLATCH RETURN |
3F2T-14474-SA |
| 5 |
* |
* |
Not Used |
N/A |
| 6 |
CPE29 (YE) |
22 |
SWITCH - ELATCH LEFT REAR INSIDE UNLATCH - NC |
3F2T-14474-SA |
| 7 |
CPE34 (GY-YE) |
18 |
CINCH MOTOR REARWARD |
97BG-14474-AEA |
| 8 |
CPL13 (BN-GN) |
22 |
CTRL MOD. - DOOR LOCK # ALL UNLOCK |
97BG-14474-ADA |
| 9 |
* |
* |
Not Used |
N/A |
| 10 |
* |
* |
Not Used |
N/A |
| 11 |
CPL89 (BN-BU) |
22 |
CTRL MOD. - DOOR LOCK # LOCK STATUS INDICATOR REAR DRIVER |
3F2T-14474-SA |
| 12 |
CLN85 (GN-VT) |
22 |
SWITCH - RIGHT REAR ELATCH INSIDE ILLUMINATION |
3F2T-14474-SA |
| 13 |
* |
* |
Not Used |
N/A |
| 14 |
CPL42 (GY-RD) |
22 |
SWITCH - TRIM DOOR LOCK (DRIVER) # LOCK |
3F2T-14474-SA |
| 15 |
CPE33 (GN-OG) |
18 |
CINCH MOTOR FORWARD |
97BG-14474-AEA |
| 16 |
CPL11 (GY-BN) |
22 |
CTRL MOD. - DOOR LOCK # ALL LOCK |
97BG-14474-ADA |
| 17 |
CPE28 (GN-BN) |
22 |
SWITCH - ELATCH LEFT REAR OUTSIDE UNLATCH - NO |
3F2T-14474-SA |
| 18 |
CPLB0 (BU-GN) |
22 |
CTRL MOD. - DOOR LOCK # ALL LOCK |
3F2T-14474-SA |
| 19 |
RPE27 (BU-WH) |
22 |
SWITCH - ELATCH LEFT REAR OUTSIDE UNLATCH RETURN |
3F2T-14474-SA |
| 20 |
* |
* |
Not Used |
N/A |
| 21 |
CPE27 (VT-WH) |
22 |
SWITCH - ELATCH LEFT REAR OUTSIDE UNLATCH - NC |
3F2T-14474-SA |
| 22 |
VDB07 (VT-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
97BG-14474-ADA |
| 23 |
GD343 (BK-VT) |
14 |
GROUND - PILLAR B LEFT |
98BG-14474-AKA |
| 24 |
VPK46 (GY) |
22 |
SENSOR - KEYLESS VEHICLE HANDLE REAR DRIVER SIDE POWER/DATA |
3F2T-14474-SA |
| 25 |
CPL36 (GN) |
22 |
SWITCH - LATCH REAR DRIVER SIDE # AJAR (INCL.SLIDING DOOR) |
3F2T-14474-SA |
| 26 |
CR193 (GN-RD) |
22 |
CTRL MOD. - EVENT NOTIFICATION SIGNAL (ENS3) |
3F2T-14474-SA |
| 27 |
CPL43 (VT-GY) |
22 |
SWITCH - TRIM DOOR LOCK (DRIVER) # UNLOCK |
3F2T-14474-SA |
| 28 |
* |
* |
Not Used |
N/A |
| 29 |
* |
* |
Not Used |
N/A |
| 30 |
VDB06 (GY-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
97BG-14474-ADA |
