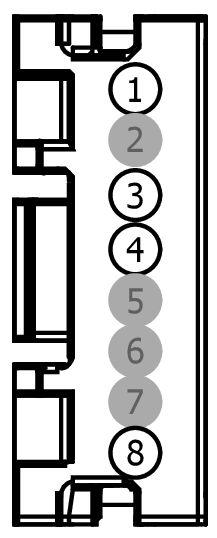

Connector End View C680 - FRONT SEAT CONTROL SWITCH RH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C680 | FRONT SEAT CONTROL SWITCH RH | BK | 14630 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBP03 (BU-RD) | 22 | FUSE - 3 OR CIRCUIT BREAKER | GU5T-14474-KA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | VPS81 (WH) | 22 | CTRL MOD. - FRONT PASSENGER SEAT SWITCH LIN BUS | GU5T-14474-KA | ||||
| 4 | CPL78 (VT-WH) | 22 | CTRL MOD. - DOOR LOCK # SWITCH TRIM DOOR LOCK PASSENGER ILLUMINATION | GU5T-14474-KA | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | GD238 (BK-WH) | 22 | GROUND - COWL SIDE/PILLAR A RIGHT | GU5T-14474-KA | ||||
