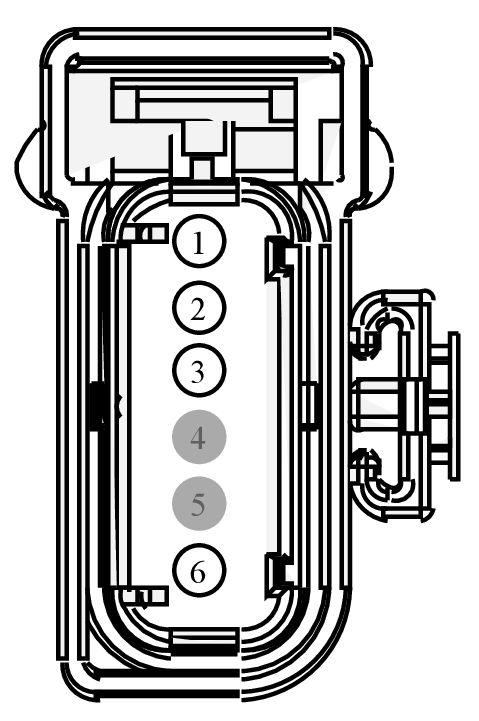

Connector End View C530 - KEYLESS ENTRY KEYPAD LH/BLUETOOTH ANTENNA 11
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C530 | KEYLESS ENTRY KEYPAD LH/BLUETOOTH ANTENNA 11 | GY | 14631 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBP09 (RD) | 22 | FUSE - 9 OR CIRCUIT BREAKER | 8U5T-14474-BB | ||||
| 2 | VMM36 (YE-GY) | 22 | CTRL MOD. - BLUETOOTH MOD # LIN BUS 11 | 8U5T-14474-BB | ||||
| 3 | VDN20 (BN-GN) | 22 | CTRL MOD. - LIN BUS # 20 | 8U5T-14474-BB | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | GD233 (BK) | 20 | GROUND - COWL SIDE/PILLAR A LEFT | 8U5T-14474-BB | ||||
