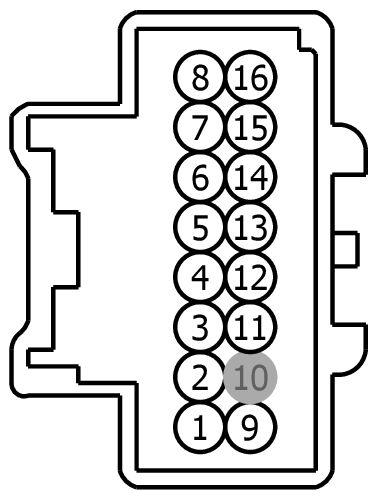

Connector End View C516 - EXTERIOR MIRROR LH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C516 | EXTERIOR MIRROR LH | BK | 14631 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-14421-CB | EU2Z-14421-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | RRD12 (BN) | 22 | CTRL MOD. - ELECTROCHROMIC MIRROR - | DU5T-14421-CB | ||||
| 2 | CRD13 (GN-VT) | 22 | CTRL MOD. - HEATER MIRROR LEFT | DU5T-14421-CB | ||||
| 3 | CLS22 (GN-BN) | 22 | CTRL MOD. - TURN LAMP LEFT MIRROR + | DU5T-14421-CB | ||||
| 4 | CLN31 (VT-WH) | 22 | CTRL MOD. - PUDDLE LAMP LEFT | DU5T-14421-CB | ||||
| 5 | CPM29 (GN) | 22 | CTRL MOD. - LEFT MIRROR UP | DU5T-14421-CB | ||||
| 6 | CPM04 (VT-BN) | 22 | CTRL MOD. - LEFT MIRROR FOLD IN | DU5T-14421-CB | ||||
| 7 | LPM30 (GY-RD) | 22 | CTRL MOD. - SENSORS MIRROR POSITION (LEFT) + | DU5T-14421-CB | ||||
| 8 | CRB06 (GN-WH) | 22 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR LEFT OR DRIVER + | DU5T-14421-CB | ||||
| 9 | RRB06 (GY-VT) | 22 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR LEFT OR DRIVER - | DU5T-14421-CB | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | CPM03 (BU-WH) | 22 | CTRL MOD. - LEFT MIRROR COMMON GLASS ADJUSTMENT | DU5T-14421-CB | ||||
| 12 | VPM36 (BN-YE) | 22 | SENSOR - LEFT MIRROR POSITION # VERTICAL | DU5T-14421-CB | ||||
| 13 | VPM35 (YE-BU) | 22 | SENSOR - LEFT MIRROR POSITION # HORIZONTAL | DU5T-14421-CB | ||||
| 14 | CPM28 (BU-BN) | 22 | CTRL MOD. - LEFT MIRROR RIGHT | DU5T-14421-CB | ||||
| 15 | LRD12 (BU-GY) | 22 | CTRL MOD. - ELECTROCHROMIC MIRROR + | DU5T-14421-CB | ||||
| 16 | RPM05 (VT-GN) | 22 | CTRL MOD. - LEFT MIRROR RETURN | DU5T-14421-CB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-997
Service Part Number:
3U2Z-14S411-DHAB
Gauge:
18
Pin material:
Tin (greased)
Cavities:
16
Vehicle Uses:
- Mirror - Rearview
- Mirror - Sideview
