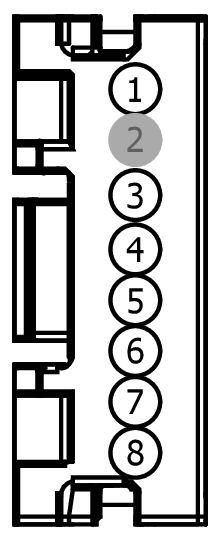

Connector End View C508 - FRONT SEAT CONTROL SWITCH LH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C508 | FRONT SEAT CONTROL SWITCH LH | BK | 14631 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBP03 (BU-RD) | 22 | FUSE - 3 OR CIRCUIT BREAKER | GU5T-14474-KA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | VPS61 (GY) | 22 | CTRL MOD. - DRIVER SEAT SWITCH LIN BUS | GU5T-14474-KA | ||||
| 4 | CPL77 (BU-GN) | 22 | CTRL MOD. - DOOR LOCK # SWITCH TRIM DOOR LOCK DRIVER ILLUMINATION | GU5T-14474-KA | ||||
| 5 | CPS15 (VT-WH) | 22 | SWITCH - MEMORY DRIVER P1 | GU5T-14474-KA | ||||
| 6 | CPS16 (YE) | 22 | SWITCH - MEMORY DRIVER P2 | GU5T-14474-KA | ||||
| 7 | CPS17 (BU-OG) | 22 | SWITCH - MEMORY DRIVER P3 | GU5T-14474-KA | ||||
| 8 | GD233 (BK) | 22 | GROUND - COWL SIDE/PILLAR A LEFT | GU5T-14474-KA | ||||
