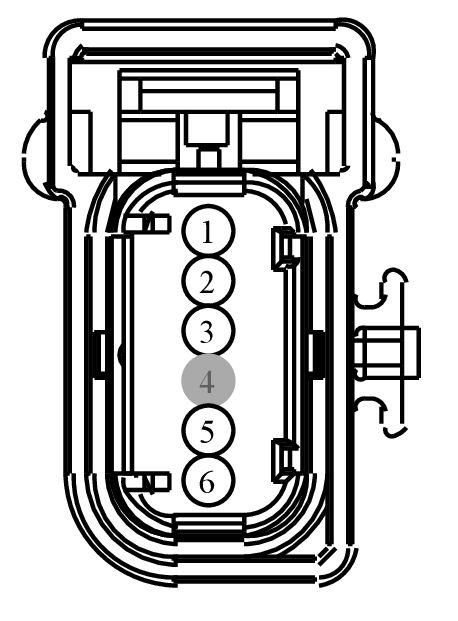

Connector End View C507 - FRONT INTERIOR DOOR LATCH SWITCH LH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C507 | FRONT INTERIOR DOOR LATCH SWITCH LH | BK | 14631 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD233 (BK-GN) | 22 | GROUND - COWL SIDE/PILLAR A LEFT | 8U5T-14474-BB | ||||
| 2 | RPE03 (BU-GN) | 22 | SWITCH - ELATCH DRIVER INSIDE UNLATCH RETURN | 8U5T-14474-BB | ||||
| 3 | CLN80 (GN-BN) | 22 | SWITCH - DRIVER ELATCH INSIDE ILLUMINATION | 8U5T-14474-BB | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | CPE04 (BN-RD) | 22 | SWITCH - ELATCH DRIVER INSIDE UNLATCH - NO | 8U5T-14474-BB | ||||
| 6 | CPE03 (YE-VT) | 22 | SWITCH - ELATCH DRIVER INSIDE UNLATCH - NC | 8U5T-14474-BB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1329
Service Part Number:
DU2Z-14S411-EA
Gauge:
20
Pin material:
Tin
Cavities:
6
Vehicle Uses:
- Antenna - Keyless Entry
- Handle - Decklid
- Switch - Keyless Entry
- Switch - Seatbelt
