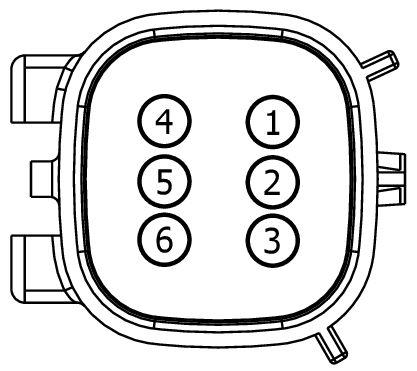

Connector End View C417 - REAR LAMP ASSEMBLY RH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C417 | REAR LAMP ASSEMBLY RH | LT GY | 14A005 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 2L1T-14421-DA | EU2Z-14421-CA | 1.5 |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD352 (BK-BU) | 14 | GROUND - PILLAR D RIGHT # 2ND POINT | 2L1T-14421-DA | ||||
| 2 | CLS07 (BN-YE) | 22 | CTRL MOD. - PARK FRONT RIGHT OR FRONT/REAR RIGHT | BU5T-14421-HA | ||||
| 3 | CLS53 (GY-VT) | 14 | CTRL MOD. - STOP/TURN RIGHT OUTBOARD | 2L1T-14421-DA | ||||
| 4 | CLS27 (GN-OG) | 14 | CTRL MOD. - TURN LAMP RIGHT REAR | 2L1T-14421-DA | ||||
| 5 | CLS54 (BU-OG) | 22 | LAMP - TURN REAR RIGHT # SIGNAL OUT | BU5T-14421-HA | ||||
| 6 | VLS69 (YE-OG) | 22 | CTRL MOD. - FADE # PWM RIGHT TAIL | BU5T-14421-HA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1621
Service Part Number:
GU2Z-14S411-TB
Gauge:
16
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Connector - Inline
- Lamp - Park/Turn/Stop
