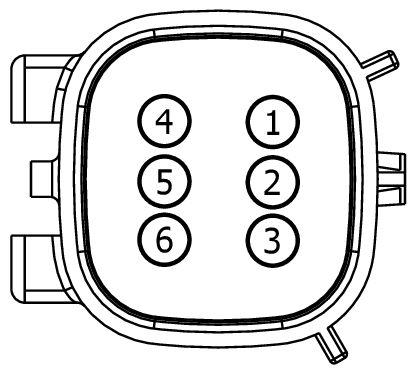

Connector End View C414 - REAR LAMP ASSEMBLY LH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C414 | REAR LAMP ASSEMBLY LH | LT GY | 14A005 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 2L1T-14421-DA | EU2Z-14421-CA | 1.5 |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD349 (BK-GY) | 14 | GROUND - PILLAR D LEFT | 2L1T-14421-DA | ||||
| 2 | CLS06 (GN-OG) | 22 | CTRL MOD. - PARK FRONT LEFT OR FRONT/REAR LEFT | BU5T-14421-HA | ||||
| 3 | CLS51 (WH-GN) | 14 | CTRL MOD. - STOP/TURN LEFT OUTBOARD | 2L1T-14421-DA | ||||
| 4 | CLS23 (GY-OG) | 14 | CTRL MOD. - TURN LAMP LEFT REAR | 2L1T-14421-DA | ||||
| 5 | CLS55 (GN-BU) | 22 | LAMP - TURN REAR LEFT # SIGNAL OUT | BU5T-14421-HA | ||||
| 6 | VLS68 (YE-GY) | 22 | CTRL MOD. - FADE # PWM LEFT TAIL | BU5T-14421-HA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1621
Service Part Number:
GU2Z-14S411-TB
Gauge:
16
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Connector - Inline
- Lamp - Park/Turn/Stop
