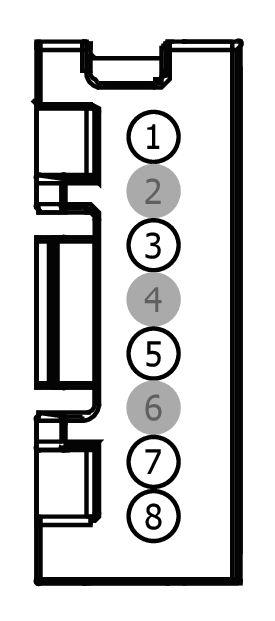

Connector End View C390 - WIRELESS ACCESSORY CHARGING MODULE (WACM)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C390 | WIRELESS ACCESSORY CHARGING MODULE (WACM) | 14B079 | part# N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBP03 (BU-RD) | 22 | FUSE - 3 OR CIRCUIT BREAKER | GU5T-14474-KA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | CRT36 (BU-WH) | 22 | CTRL MOD. - WIRELESS CHARGE ENABLE/DISABLE | GU5T-14474-KA | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | GD216 (BK-VT) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT | GU5T-14474-KA | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | VDB30 (WH-GN) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | GU5T-14474-KA | ||||
| 8 | VDB29 (GN-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | GU5T-14474-KA | ||||
