Connector End View C340 - INLINE
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C340 | INLINE | BK | 1463214A005 | See Below | ||||

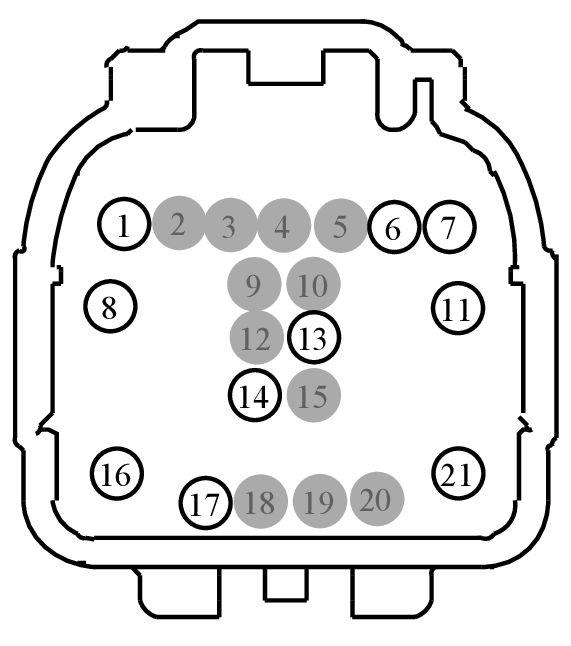

MALE
Harness
14632

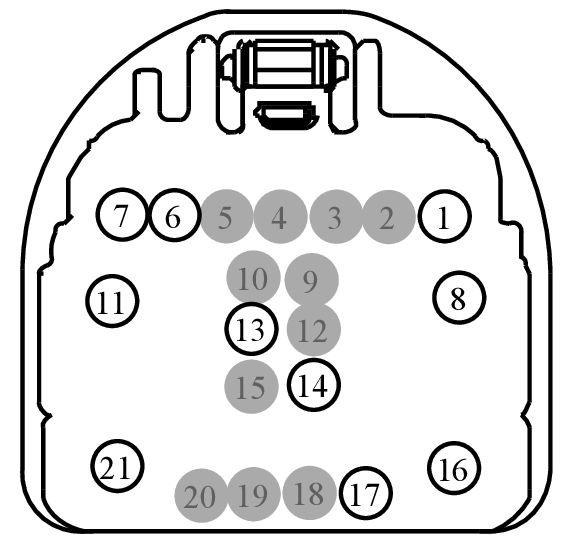

FEMALE
Harness
14A005
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14421-AAB | Not Available | |
| 9U5T-14474-XB | Not Available | |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| EU5T-14421-BA | EU2Z-14421-DA | 2.8 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| 8U5T-14474-CB | DU2Z-14474-CA | 0.64 |
| 7C3T-14474-EA | DU2Z-14474-DA | 1.5 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| EU5T-14474-FA | EU2Z-14474-AA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBX07 (GN-RD) | 22 | DU5T-14421-FA | |||
| 2 | * | * | N/A | |||
| 3 | * | * | N/A | |||
| 4 | * | * | N/A | |||
| 5 | * | * | N/A | |||
| 6 | VDB06 (GY-OG) | 22 | DU5T-14421-FA | |||
| 7 | VDB07 (VT-OG) | 22 | DU5T-14421-FA | |||
| 8 | CPL11 (GY-BN) | 22 | 97BG-14421-AAB | |||
| 9 | * | * | N/A | |||
| 10 | * | * | N/A | |||
| 11 | GD345 (BK-BU) | 22 | 97BG-14421-AAB | |||
| 12 | * | * | N/A | |||
| 13 | VDN13 (BN) | 22 | DU5T-14421-FA | |||
| 14 | VPK47 (VT-GY) | 22 | DU5T-14421-FA | |||
| 15 | * | * | N/A | |||
| 16 | SBBD6 (VT-RD) | 14 | EU5T-14421-BA | |||
| 17 | CPL39 (YE) | 22 | DU5T-14421-FA | |||
| 18 | * | * | N/A | |||
| 19 | * | * | N/A | |||
| 20 | * | * | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBX07 (GN-RD) | 22 | 8U5T-14474-BB | |||
| 2 | * | * | N/A | |||
| 3 | * | * | N/A | |||
| 4 | * | * | N/A | |||
| 5 | * | * | N/A | |||
| 6 | VDB06 (GY-OG) | 22 | 8U5T-14474-CB | |||
| 7 | VDB07 (VT-OG) | 22 | 8U5T-14474-CB | |||
| 8 | CPL11 (GY-BN) | 14 | 7C3T-14474-EA | |||
| 9 | * | * | N/A | |||
| 10 | * | * | N/A | |||
| 11 | GD345 (BK) | 22 | BU5T-14474-UA | |||
| 12 | * | * | N/A | |||
| 13 | VDN13 (GN) | 26 | 9U5T-14474-XB | |||
| 14 | VPK47 (OG) | 26 | 9U5T-14474-XB | |||
| 15 | * | * | N/A | |||
| 16 | SBBD6 (VT-GY) | 14 | EU5T-14474-FA | |||
| 17 | CPL39 (YE) | 26 | 9U5T-14474-XB | |||
| 18 | * | * | N/A | |||
| 19 | * | * | N/A | |||
| 20 | * | * | N/A | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1561
Service Part Number:
JU2Z-14S411-ARA
Gauge:
14 16 20
Pin material:
Tin
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1425
Service Part Number:
FU2Z-14S411-RA
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1559
Service Part Number:
FU2Z-14S411-RB
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
