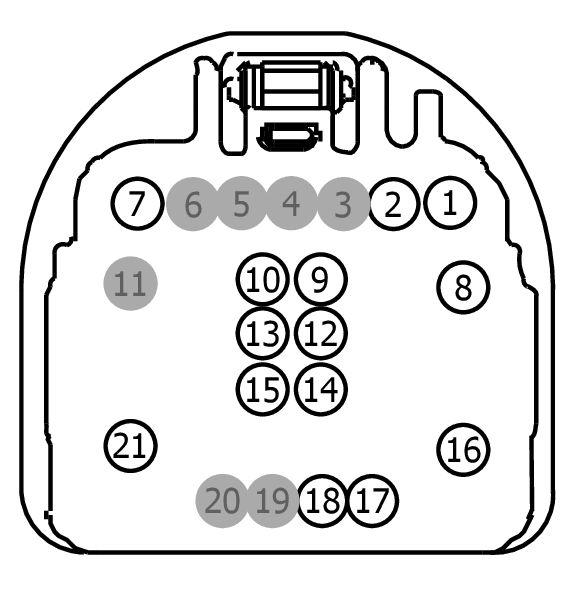

Connector End View C339 - INLINE
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C339 | INLINE | GY | 1463214A005 | See Below | ||||
MALE
Harness
14632
FEMALE
Harness
14A005
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14421-CA|9U5T-14421-BA | Not Available | |
| 97BG-14421-ACB | Not Available | |
| 9U5T-14474-XB | Not Available | |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| EU5T-14421-BA | EU2Z-14421-DA | 2.8 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| EU5T-14421-HA | EU2Z-14421-DA | 2.8 |
| 8U5T-14474-CB | DU2Z-14474-CA | 0.64 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| 7C3T-14474-EA | DU2Z-14474-DA | 1.5 |
| EU5T-14474-FA | EU2Z-14474-AA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VME12 (BN-WH) | 20 | 9U5T-14421-CA|9U5T-14421-BA | |||
| 1 | VME78 (GN-OG) | 18 | 9U5T-14421-CA|9U5T-14421-BA | |||
| 2 | RME12 (BN-BU) | 20 | 9U5T-14421-CA|9U5T-14421-BA | |||
| 2 | RME78 (GY) | 18 | 9U5T-14421-CA|9U5T-14421-BA | |||
| 3 | * | * | N/A | |||
| 4 | * | * | N/A | |||
| 5 | * | * | N/A | |||
| 6 | * | * | N/A | |||
| 7 | CLN25 (WH-GN) | 22 | DU5T-14421-FA | |||
| 8 | CPW53 (YE-OG) | 14 | 97BG-14421-ACB | |||
| 9 | CPW24 (WH-VT) | 22 | DU5T-14421-FA | |||
| 10 | CPL42 (GY-YE) | 22 | DU5T-14421-FA | |||
| 11 | * | * | N/A | |||
| 12 | CPW23 (GY) | 22 | DU5T-14421-FA | |||
| 13 | CPL43 (VT-GN) | 22 | DU5T-14421-FA | |||
| 14 | CPW08 (GN-BU) | 22 | DU5T-14421-FA | |||
| 15 | CR193 (GN-WH) | 22 | DU5T-14421-FA | |||
| 16 | CPW52 (VT-WH) | 14 | EU5T-14421-BA | |||
| 17 | RME83 (YE-VT) | 20 | 9U5T-14421-BA | |||
| 18 | VME83 (GN-VT) | 20 | 9U5T-14421-BA | |||
| 19 | * | * | N/A | |||
| 20 | * | * | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VME12 (BN-WH) | 18 | 8U5T-14474-CB | |||
| 1 | VME78 (GN-VT) | 18 | 8U5T-14474-CB | |||
| 2 | RME12 (BN-BU) | 18 | 8U5T-14474-CB | |||
| 2 | RME78 (GY) | 18 | 8U5T-14474-CB | |||
| 3 | * | * | N/A | |||
| 4 | * | * | N/A | |||
| 5 | * | * | N/A | |||
| 6 | * | * | N/A | |||
| 7 | CLN25 (WH-GN) | 22 | 8U5T-14474-BB | |||
| 8 | CPW53 (YE-OG) | 14 | 7C3T-14474-EA | |||
| 9 | CPW24 (WH) | 26 | 9U5T-14474-XB | |||
| 10 | CPL42 (GY-YE) | 22 | 8U5T-14474-BB | |||
| 11 | * | * | N/A | |||
| 12 | CPW23 (BU) | 26 | 9U5T-14474-XB | |||
| 13 | CPL43 (VT-GY) | 22 | 8U5T-14474-BB | |||
| 14 | CPW08 (GN) | 26 | 9U5T-14474-XB | |||
| 15 | CR193 (GN-BN) | 22 | 8U5T-14474-BB | |||
| 16 | CPW52 (VT-WH) | 14 | EU5T-14474-FA | |||
| 17 | RME83 (YE-VT) | 18 | 8U5T-14474-CB | |||
| 18 | VME83 (GN-BU) | 18 | 8U5T-14474-CB | |||
| 19 | * | * | N/A | |||
| 20 | * | * | N/A | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1463
Service Part Number:
GU2Z-14S411-GA
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1482
Service Part Number:
GU2Z-14S411-GB
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
