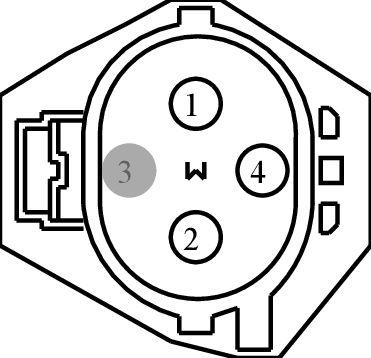

Connector End View C1048 - COOLING FAN MOTOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1048 | COOLING FAN MOTOR | DK GY | 14290 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9W8T-14474-CA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBF03 (BU-RD) | 6 | FUSE - 209 | 9W8T-14474-CA | ||||
| 2 | GD114 (BK-BU) | 6 | GROUND - CROSS CAR BEAM | 9W8T-14474-CA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | VEC03 (WH-RD) | 22 | CTRL MOD. - COOLING FAN CONTROL VARIABLE (FC-V) | 97BG-14474-ADA | ||||
