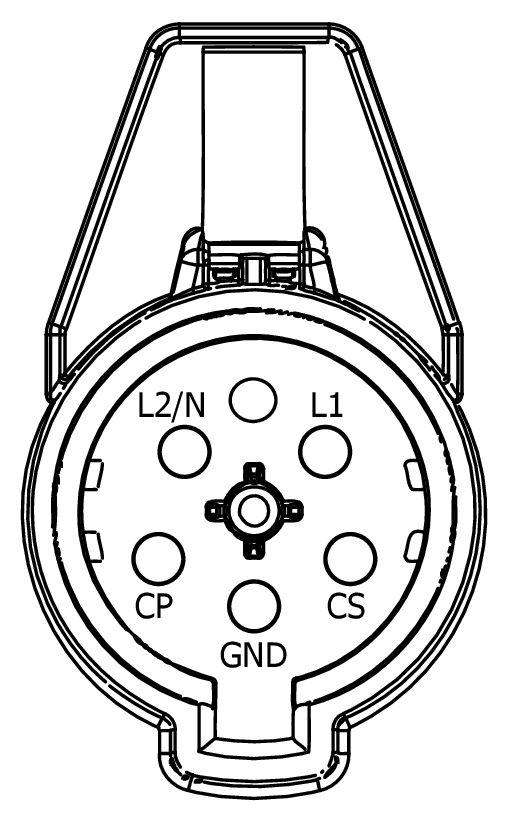

Connector End View C1002 - CHARGE PORT
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1002 | CHARGE PORT | BK | 14B308 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| GND | RYB57 (GN-YE) | 10 | GROUND - CHARGER AC/BOND | N/A | ||||
| CP | CYB56 (WH-VT) | 20 | PORT - HIGH VOLTAGE BATTERY CHARGER INLET # CONTROL PILOT | N/A | ||||
| CS | CYB55 (YE-GY) | 20 | PORT - HIGH VOLTAGE BATTERY CHARGER INLET # PROXIMITY DETECTION | N/A | ||||
| L2/N | HYB54 (OG) | 10 | PORT - HIGH VOLTAGE BATTERY CHARGER INLET 2 (L2) | N/A | ||||
| L1 | HYB53 (OG) | 10 | PORT - HIGH VOLTAGE BATTERY CHARGER INLET 1 (L1) | N/A | ||||
