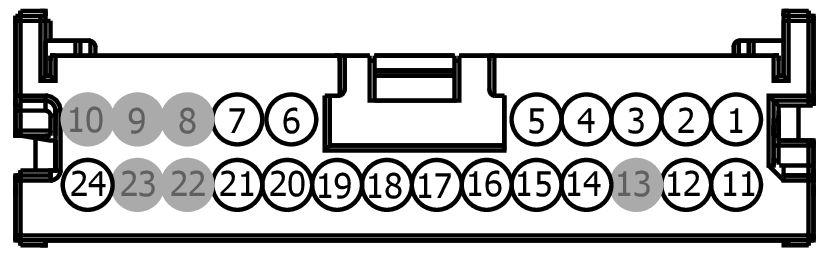

Connector End View C3860 - REMOTE FUNCTION ACTUATOR (RFA) MODULE
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3860 | REMOTE FUNCTION ACTUATOR (RFA) MODULE | 14B079 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| GU5T-14474-KA | LU2Z-14474-AA | 0.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VMM30 (GN-BN) | 22 | CTRL MOD. - BLUETOOTH LOW ENERGY # LIN BUS 5 | GU5T-14474-KA | ||||
| 2 | VMM33 (GN-WH) | 22 | CTRL MOD. - BLUETOOTH LOW ENERGY # LIN BUS 8 | GU5T-14474-KA | ||||
| 3 | VMM35 (BU-BN) | 22 | CTRL MOD. - BLUETOOTH LOW ENERGY # LIN BUS 10 | GU5T-14474-KA | ||||
| 4 | VMM29 (BN-BU) | 22 | CTRL MOD. - BLUETOOTH LOW ENERGY # LIN BUS 4 | GU5T-14474-KA | ||||
| 5 | VMM27 (BN-GN) | 22 | CTRL MOD. - BLUETOOTH LOW ENERGY # LIN BUS 2 | GU5T-14474-KA | ||||
| 6 | GD214 (BK-BU) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE | GU5T-14474-KA | ||||
| 7 | VMM38 (WH-BU) | 22 | CTRL MOD. - BLUETOOTH LOW ENERGY # HIGH SIDE DRIVE OUTPUT 2 | GU5T-14474-KA | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | VMM31 (GY) | 22 | CTRL MOD. - BLUETOOTH LOW ENERGY # LIN BUS 6 | GU5T-14474-KA | ||||
| 12 | VMM32 (VT-OG) | 22 | CTRL MOD. - BLUETOOTH LOW ENERGY # LIN BUS 7 | GU5T-14474-KA | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | VMM28 (GY-YE) | 22 | CTRL MOD. - BLUETOOTH LOW ENERGY # LIN BUS 3 | GU5T-14474-KA | ||||
| 15 | VMM26 (BU-GY) | 22 | CTRL MOD. - BLUETOOTH LOW ENERGY # LIN BUS 1 | GU5T-14474-KA | ||||
| 16 | VDB31 (BU-GN) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 4 HIGH | GU5T-14474-KA | ||||
| 17 | VDB32 (VT-WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 4 LOW | GU5T-14474-KA | ||||
| 18 | VMM41 (YE-OG) | 22 | CTRL MOD. - BLUETOOTH LOW ENERGY # LIN BUS 12 | GU5T-14474-KA | ||||
| 19 | VMM36 (YE-GY) | 22 | CTRL MOD. - BLUETOOTH LOW ENERGY # LIN BUS 11 | GU5T-14474-KA | ||||
| 20 | VMM39 (GN-BU) | 22 | CTRL MOD. - BLUETOOTH LOW ENERGY # HIGH SIDE DRIVE OUTPUT 3 | GU5T-14474-KA | ||||
| 21 | VMM37 (GY-BN) | 22 | CTRL MOD. - BLUETOOTH LOW ENERGY # HIGH SIDE DRIVE OUTPUT 1 | GU5T-14474-KA | ||||
| 22 | * | * | Not Used | N/A | ||||
| 23 | * | * | Not Used | N/A | ||||
| 24 | SBP19 (BU-RD) | 22 | FUSE - 19 OR CIRCUIT BREAKER | GU5T-14474-KA | ||||

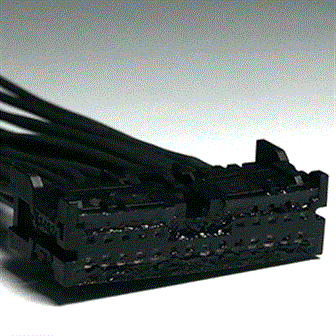

Available Pigtail Kits
Pigtail Kit Part Number WPT-1641
Service Part Number:
LU2Z-14S411-SA
Gauge:
22
Pin material:
Tin (greased)
Cavities:
24
Vehicle Uses:
- Module - Image Processing
- Module - Remote Functions Actuator
