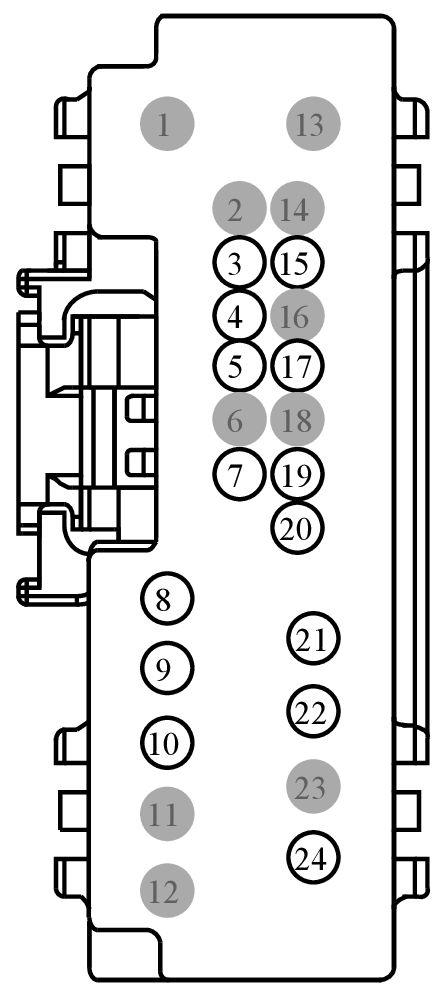

Connector End View C2129 - HEADLAMP CONTROL MODULE
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2129 | HEADLAMP CONTROL MODULE | 14401 | part# N/A | See Below | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-MA | DU2Z-14474-BA | 0.64 |
| 97BG-14474-BAA | DU2Z-14474-EA | 2.80 |
| 9U5T-14474-NA | DU2Z-14474-BA | 0.64 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | RCD02 (GN-BN) | 20 | CTRL MOD. - CCD # SENSORS - | 9U5T-14474-MA | ||||
| 4 | GD214 (BK-BU) | 18 | GROUND - INSTRUMENT PANEL STRUCTURE | 9U5T-14474-MA | ||||
| 5 | VCD12 (VT-WH) | 20 | SENSOR - SUSPENSION VERTICAL POSITION (HEIGHT) REAR LEFT | 9U5T-14474-MA | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | VDB26 (GY-BU) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | 9U5T-14474-NA | ||||
| 8 | LCD02 (YE-GN) | 20 | CTRL MOD. - CCD # SENSORS + | BU5T-14474-UA | ||||
| 9 | DLF32 (*) | 20 | CTRL MOD. - MOTOR DYNAMIC BENDING LIGHT LEFT (LIN BUS) D | BU5T-14474-UA | ||||
| 10 | VLF32 (YE) | 22 | CTRL MOD. - MOTOR DYNAMIC BENDING LIGHT LEFT (LIN BUS) + | BU5T-14474-UA | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | RCD23 (WH-BN) | 20 | CTRL MOD. - CCD # SENSORS 2 - | 9U5T-14474-MA | ||||
| 16 | * | * | Not Used | N/A | ||||
| 17 | VCD10 (BN) | 20 | SENSOR - SUSPENSION VERTICAL POSITION (HEIGHT) FRONT LEFT | 9U5T-14474-MA | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | VDB25 (GN-OG) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | 9U5T-14474-NA | ||||
| 20 | LCD23 (GN-OG) | 20 | CTRL MOD. - CCD # SENSORS 2 + | 9U5T-14474-MA | ||||
| 21 | VLF33 (BU) | 22 | CTRL MOD. - MOTOR DYNAMIC BENDING LIGHT RIGHT (LIN BUS) + | BU5T-14474-UA | ||||
| 22 | DLF33 (*) | 20 | CTRL MOD. - MOTOR DYNAMIC BENDING LIGHT RIGHT (LIN BUS) D | BU5T-14474-UA | ||||
| 23 | * | * | Not Used | N/A | ||||
| 24 | CBP17 (BN-GN) | 20 | FUSE - 17 OR CIRCUIT BREAKER | 97BG-14474-BAA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1550
Service Part Number:
JU2Z-14S411-AJA
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
24
Vehicle Uses:
- Lamp - Front Cornering/ Turn
- Module - Driver Door
- Module - Headlamp Control
- Module - Heated Seat
- Module - Seat Memory
- Module - Upfitter Interface
