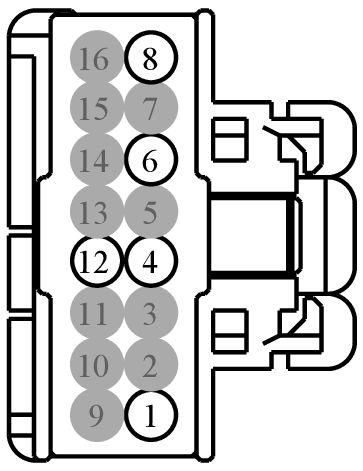

Connector End View C205 - HEADLAMP SWITCH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C205 | HEADLAMP SWITCH | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8U5T-14474-CB | Not Available | |
| DU5T-14474-EAB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD214 (BK-BU) | 18 | GROUND - INSTRUMENT PANEL STRUCTURE | 8U5T-14474-CB | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CCA15 (YE-GY) | 22 | SWITCH - IVD/TCS DISABLE | DU5T-14474-EAB | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | VDN17 (GY) | 22 | CTRL MOD. - LIN BUS # BCM 9 | DU5T-14474-EAB | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | SBP19 (BU-RD) | 22 | FUSE - 19 OR CIRCUIT BREAKER | DU5T-14474-EAB | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | CPR63 (GY-YE) | 22 | SWITCH - POWER LIFTGATE/DECKLID # OPEN/CLOSE | DU5T-14474-EAB | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1294
Service Part Number:
CU2Z-14S411-AJA
Gauge:
18
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Mirror - Rearview
- Mirror - Rearview (electrochromatic)
