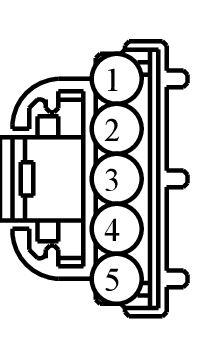

Connector End View C2035 - INSTRUMENT PANEL SWITCH PACK
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2035 | INSTRUMENT PANEL SWITCH PACK | BK | 14401 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-NA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD216 (BK-VT) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT | 3F2T-14474-SA | ||||
| 2 | CMP18 (BN) | 26 | SWITCH - PARKING AID | 9U5T-14474-NA | ||||
| 3 | CCA77 (GN-BU) | 22 | CTRL MOD. - DRIVER ASSIST SWITCH | 3F2T-14474-SA | ||||
| 4 | CMP40 (VT) | 26 | SWITCH - CAMERA ENABLE | 9U5T-14474-NA | ||||
| 4 | CMP40 (RD) | 26 | SWITCH - CAMERA ENABLE | 9U5T-14474-NA | ||||
| 5 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | 3F2T-14474-SA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-983
Service Part Number:
6U2Z-14S411-SB
Gauge:
18
Pin material:
Silver
Cavities:
5
Vehicle Uses:
- Module - Heads Up Display
- Switch - Overdrive Cancel
- Switch - Power Window - LH - Rear
- Switch - Power Window - Passenger (Front)
