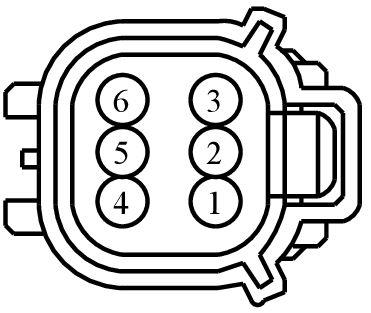

Connector End View C3819 - SEATBELT BUCKLE SWITCH, SECOND ROW, CENTER
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3819 | SEATBELT BUCKLE SWITCH, SECOND ROW, CENTER | 14A411 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CR205 (WH-OG) | 20 | SENSOR - SEAT BELT BUCKLE (SEAT BELT REMINDER) ROW 2 MIDDLE | BU5T-14474-UA | ||||
| 2 | CBX07 (GN-RD) | 22 | POWER - CTRL MOD. AMBIENT LIGHTING | BU5T-14474-UA | ||||
| 3 | GD238 (BK-WH) | 22 | GROUND - COWL SIDE/PILLAR A RIGHT | BU5T-14474-UA | ||||
| 4 | RR172 (GN-VT) | 20 | CTRL MOD. - COMMON RETURN FOR RESTRAINTS SENSORS/SWITCHES | BU5T-14474-UA | ||||
| 5 | VDN13 (BN) | 22 | CTRL MOD. - LIN BUS # BCM 13 | BU5T-14474-UA | ||||
| 6 | GD238 (BK-WH) | 22 | GROUND - COWL SIDE/PILLAR A RIGHT | BU5T-14474-UA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-971
Service Part Number:
3U2Z-14S411-FEAB
Gauge:
14
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Connector - Inline
- Lamp - Headlamp - High/Low Beam
- Lamp - Park/Turn/Stop
- Motor - Engine Cooling Fan
- Motor - Running Board
