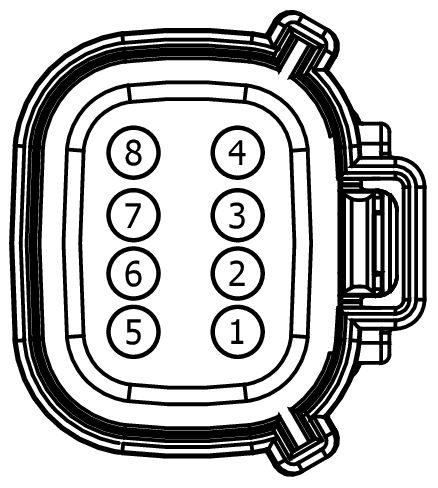

Connector End View C3647 - SEATBELT INFLATOR, SECOND ROW RH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3647 | SEATBELT INFLATOR, SECOND ROW RH | 14B686 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| 7C3T-14474-FA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VDN13 (BN) | 22 | CTRL MOD. - LIN BUS # BCM 13 | BU5T-14474-UA | ||||
| 2 | CBX07 (GN-RD) | 22 | POWER - CTRL MOD. AMBIENT LIGHTING | BU5T-14474-UA | ||||
| 3 | GD238 (BK-WH) | 22 | GROUND - COWL SIDE/PILLAR A RIGHT | BU5T-14474-UA | ||||
| 4 | CR206 (BN) | 20 | SENSOR - SEAT BELT BUCKLE (SEAT BELT REMINDER) ROW 2 PASSENGER SIDE OUTBOARD | BU5T-14474-UA | ||||
| 5 | RR172 (GN-VT) | 20 | CTRL MOD. - COMMON RETURN FOR RESTRAINTS SENSORS/SWITCHES | BU5T-14474-UA | ||||
| 6 | GD238 (BK-WH) | 22 | GROUND - COWL SIDE/PILLAR A RIGHT | BU5T-14474-UA | ||||
| 7 | CR181 (WH) | 20 | CTRL MOD. - INFLATABLE SEAT BELT ROW 2 PASSENGER OUTBOARD + | 7C3T-14474-FA | ||||
| 8 | RR181 (BU-OG) | 20 | CTRL MOD. - INFLATABLE SEAT BELT ROW 2 PASSENGER OUTBOARD - | 7C3T-14474-FA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1524
Service Part Number:
CU2Z-14S411-ALB
Gauge:
18
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Actuator - Door Lock - Decklid/Liftgate
- Actuator - Door Lock - LH - Sliding Door
- Actuator - Door Lock - RH - Sliding Door
- Connector - Inline
- Inflator - Safety Belt
