Transmission Description
WARNING: This page is about a different variant/trim than selected.

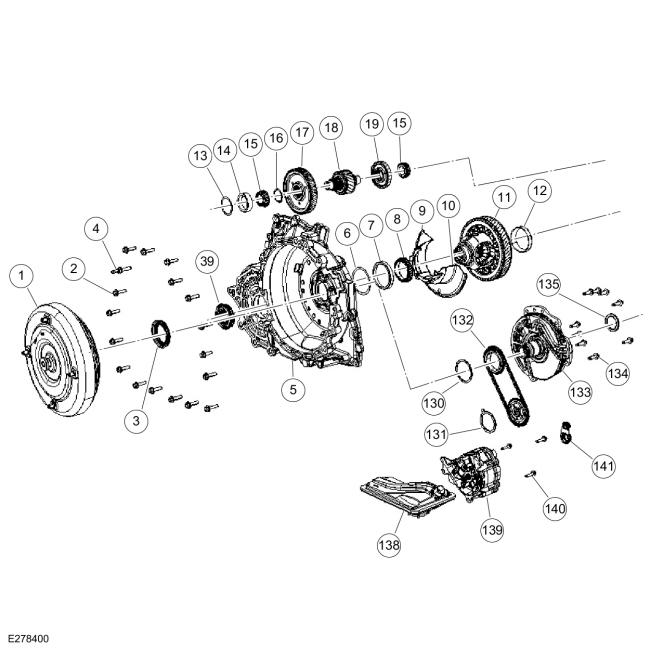

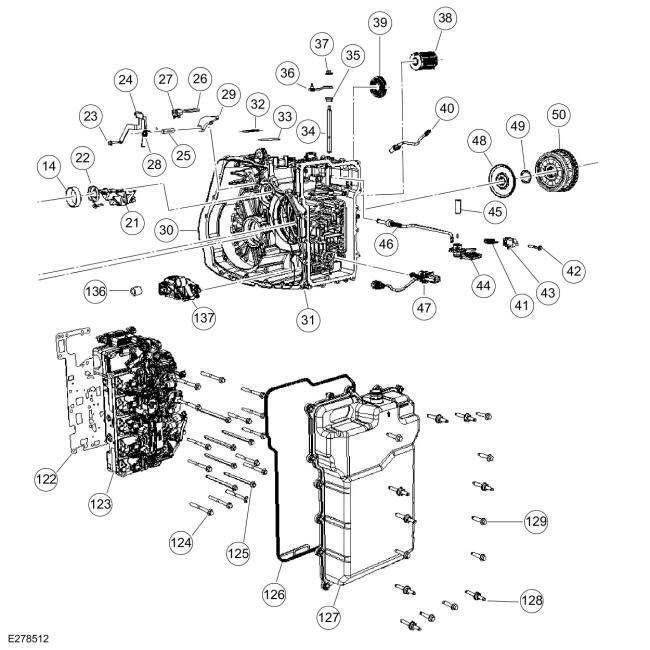

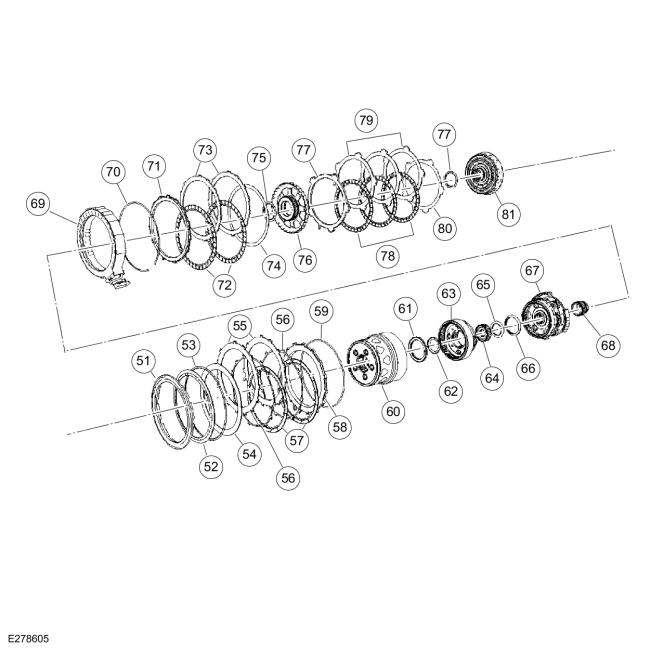

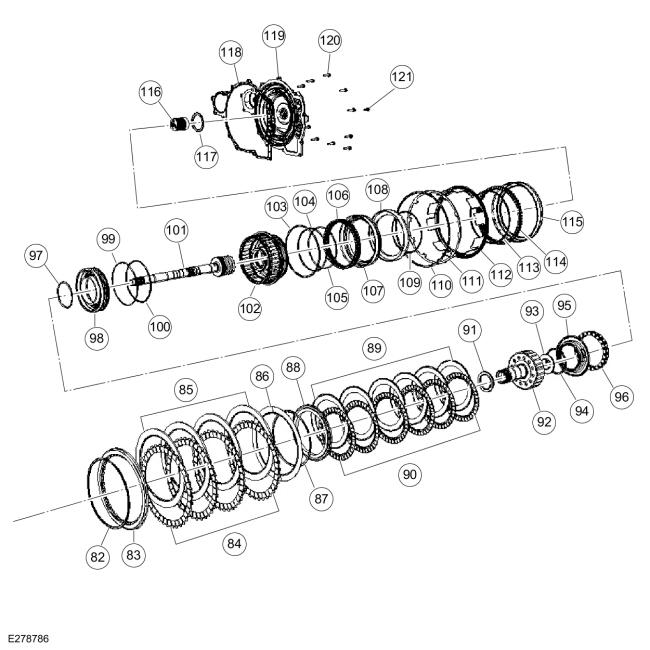

Disassembled Views
| Item | Part Number | Description |
|---|---|---|
| 1 | 7902 | Torque converter |
| 2 | 7A443 | Converter housing bolt (17 required) |
| 3 | 7F401 | Converter hub seal |
| 4 | 704941 | Converter housing studbolt |
| 5 | 7976 | Torque converter housing |
| 6 | 4067 | Differential bearing shim |
| 7 | 4222 | Differential bearing cup |
| 8 | 4221 | RH differential bearing |
| 9 | 7978 | Baffle |
| 10 | 500215 | Bolt |
| 11 | 7F465 | Differential |
| 12 | 4222 | Differential bearing cup |
| 13 | 7H367 | Transfer shaft bearing shim |
| 14 | 7H344 | Transfer shaft bearing cup |
| 15 | 7H338 | Transfer shaft bearing |
| 16 | 7059 | Snap ring |
| 17 | 7H349 | Transfer shaft gear |
| 18 | 7H346 | Transfer shaft |
| 19 | 7A233 | Transfer shaft park gear |
| 20 | 500215 | Bolt |
| 21 | 7J387 | Reservoir |
| 22 | 7H345 | Funnel |
| 23 | 500215 | Bolt |
| 24 | 7D419 | Park rod guide |
| 25 | 7D071 | Park pawl shaft |
| 26 | 7D412 | Park pawl support pin |
| 27 | 7G101 | Park pawl support |
| 28 | 7D070 | Spring |
| 29 | 7A441 | Park pawl |
| 30 | 7P458 | Flange case seal |
| 31 | 7005 | Case |
| 32 | 7G342 | Transmission model identification tag |
| 33 | 7B148 | Transmission service identification tag |
| 34 | 7C493 | Manual shaft |
| 35 | 7F337 | Manual shaft seal |
| 36 | 7A256 | Manual shaft lever |
| 37 | 712713 | Nut |
| 38 | 7B301 | Transmission fluid filter |
| 39 | 1S177 | Halfshaft seal |
| 40 | 7H103 | Output speed sensor |
| 41 | 7L252 | Spring |
| 42 | 500102 | Bolt |
| 43 | 7D438 | Support |
| 44 | 7H557 | Transmission range sensor |
| 45 | 7C257 | Manual shaft tube |
| 46 | 7D410 | Park pawl rod |
| 47 | 7J069 | Transmission wire harness |
| 48 | 7B067 | Output planetary carrier hub |
| 49 | 7D090 | Thrust bearing |
| 50 | 7D064 | Output sun gear and shell assembly |
| 51 | 7A262 | A (1, 2, 3, 4, 5) clutch piston |
| 52 | 7B070 | A (1, 2, 3, 4, 5) clutch piston return spring |
| 53 | 7H365 | A (1, 2, 3, 4, 5) clutch piston snap ring |
| 54 | 7E457 | A (1, 2, 3, 4, 5) clutch wave plate |
| 55 | 7E314 | A (1, 2, 3, 4, 5) clutch steel plate (2 required) |
| 56 | 7J402 | A (1, 2, 3, 4, 5) clutch anti drag spring (2 required) |
| 57 | 7E311 | A (1, 2, 3, 4, 5) clutch friction plate (2 required) |
| 58 | 7J406 | Pressure plate |
| 59 | 7N169 | Snap ring |
| 60 | 7N473 | Output carrier |
| 61 | 7H375 | Thrust bearing |
| 62 | 7F241 | Thrust bearing |
| 63 | 7D491 | Input carrier |
| 64 | 7D063 | Sun gear |
| 65 | 7C096 | Thrust bearing |
| 66 | 7G177 | Thrust bearing |
| 67 | 7G224 | Reaction/overdrive carrier |
| 68 | 7D063 | Reaction sun gear |
| 69 | 7P030 | Electric one-way clutch |
| 70 | 7G148 | Snap ring |
| 71 | 7B066 | F (2, 8) clutch reaction plate |
| 72 | 7E313 | F (2, 8) clutch friction plate (2 required) |
| 73 | 7G474 | F (2, 8) clutch steel plate (2 required) |
| 74 | 7P173 | F (2, 8) clutch wave spring |
| 75 | 7D234 | Thrust bearing |
| 76 | 7D062 | F (2, 8) clutch sun gear and shell |
| 77 | 7B066 | F (2, 8) and C (3, 7) clutch pressure plate |
| 78 | 7B164 | C (3, 7) clutch friction plate (3 required) |
| 79 | 7B442 | C (3, 7) clutch steel plate (3 required) |
| 80 | 7G159 | C (3, 7) clutch wave plate |
| 81 | 7A019 | Reaction sun gear and shell |
| 82 | 7D483 | Snap ring |
| 83 | 7B066 | B (4, 6, R) clutch reaction plate |
| 84 | 7B164 | B (4, 6, R) clutch friction plate (4 required) |
| 85 | 7B442 | B (4, 6, R) clutch steel plate (4 required) |
| 86 | 7E085 | B (4, 6, R) clutch pressure plate |
| 87 | 7M157 | Snap ring |
| 88 | 7B066 | E (5, 6, 7, 8) clutch reaction plate |
| 89 | 7B164 | E (5, 6, 7, 8) clutch steel plate (6 required) |
| 90 | 7B442 | E (5, 6, 7, 8) clutch friction plate (6 required) |
| 91 | 9D090 | Thrust bearing |
| 92 | 7H351 | E (5, 6, 7, 8) clutch hub |
| 93 | 7C096 | Thrust bearing |
| 94 | 7C122 | Snap ring |
| 95 | 7H360 | E (5, 6, 7, 8) clutch balance piston |
| 96 | 7H561 | Spring assembly |
| 97 | 7A548 | E (5, 6, 7, 8) clutch inner piston seal |
| 98 | 7A262 | E (5, 6, 7, 8) clutch piston |
| 99 | 7A548 | E (5, 6, 7, 8) clutch piston seal |
| 100 | 7A548 | E (5, 6, 7, 8) clutch outer piston seal |
| 101 | 7F213 | Input shaft |
| 102 | 7G124 | B (4, 6, R) and E (5, 6, 7, 8) clutch hub |
| 103 | 7A258 | B (4, 6, R) clutch piston seal |
| 104 | 7C099 | B (4, 6, R) clutch piston seal inner |
| 105 | 7C099 | B (4, 6, R) clutch piston seal inner |
| 106 | 7G298 | B (4, 6, R) clutch spring assembly |
| 107 | 7A262 | B (4, 6, R) clutch piston |
| 108 | 7F283 | B (4, 6, R) clutch cylinder |
| 109 | 7C122 | Snap ring |
| 110 | 7C122 | Snap ring |
| 111 | 7B070 | C (3, 7) clutch piston return spring |
| 112 | 7D402 | C (3, 7) clutch piston |
| 113 | 7D483 | Snap ring |
| 114 | 7F222 | Spring |
| 115 | 7E005 | F (2, 8) clutch piston |
| 116 | 7Z022 | Support |
| 117 | 7H026 | Thrust bearing |
| 118 | 7B343 | Cover gasket |
| 119 | 7222 | Cover |
| 120 | 7A443 | Bolt (13 required) |
| 121 | 7M101 | Turbine shaft speed sensor |
| 122 | 7Z490 | Seperator plate |
| 123 | 7A100 | Main control |
| 124 | 719334 | Bolt (14 required) |
| 125 | 714165 | Bolt (6 required) |
| 126 | 7F396 | Main control cover gasket |
| 127 | 7G004 | Main control cover |
| 128 | 714629 | Studbolt (8 required) |
| 129 | 500215 | Bolt (8 required) |
| 130 | 7G099 | Drive sprocket thrust washer |
| 131 | 7G273 | Driven sprocket thrust washer |
| 132 | 7G249 | Chain and sprockets |
| 133 | 7A108 | Stator support assembly |
| 134 | 500224 | Bolts (9 required) |
| 135 | 7D090 | Thrust bearing |
| 136 | 7J135 | Seal |
| 137 | 7P086 | Start/stop transmission fluid pump |
| 138 | 7A098 | Transmission fluid filter |
| 139 | 7A103 | Transmission fluid pump |
| 140 | 500215 | Bolt (3 required) |
| 141 | 7A248 | Seal |

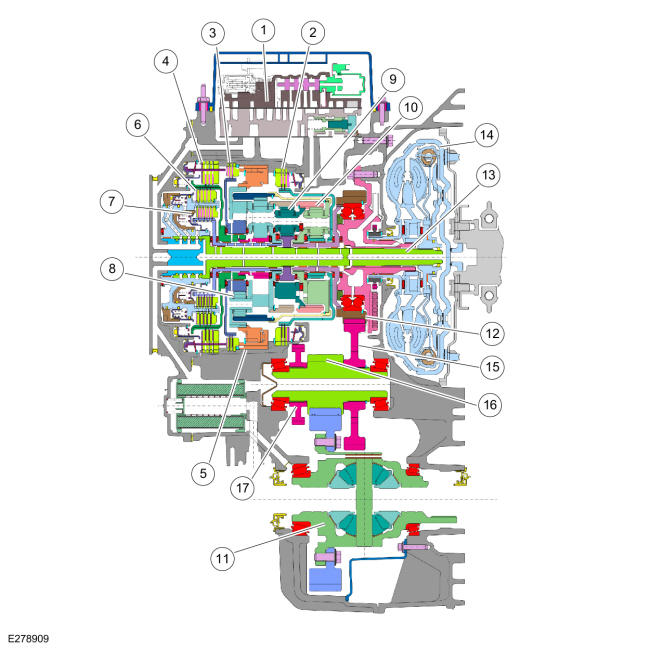

Component Location
| Item | Description |
|---|---|
| 1 | Main control |
| 2 | A (1, 2, 3, 4, 5) clutch |
| 3 | F (2, 8) clutch |
| 4 | C (3, 7) clutch |
| 5 | Electric Selectable One-Way (SOWC) Clutch |
| 6 | B (4, 6, R) clutch |
| 7 | E (5, 6, 7, 8) clutch |
| 8 | Reaction/Overdrive carrier |
| 9 | Input carrier |
| 10 | Output carrier |
| 11 | Final drive carrier and differential assembly |
| 12 | Differential transfer drive gear |
| 13 | Input shaft assembly and direct/overdrive clutch hub |
| 14 | Torque converter |
| 15 | Differential transfer driven gear |
| 16 | Differential drive pinion gear |
| 17 | Park gear |
