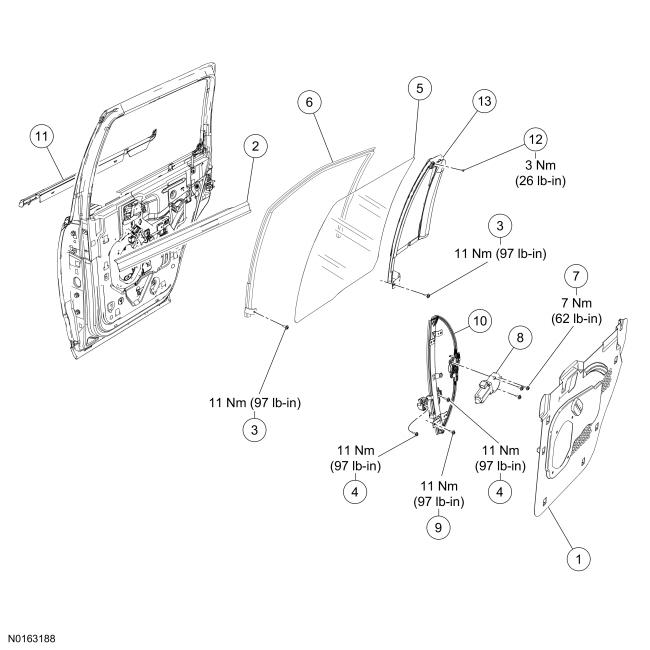

Glass, Frames and Mechanisms - Exploded View, Rear Door
WARNING: This page is about a different car, the 2017 Lincoln Navigator and 2017 Ford Expedition. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | - | Rear door weathershield |
| 2 | 25861/25860/25860 | Inside glass weatherstrip (LH/RH) |
| 3 | W710330 | Rear door top run channel bolts (2 required) |
| 4 | - | Window glass clamp bolts (part of glass regulator assembly) |
| 5 | 25712 RH/ 25713 LH RH/ 25713 LH | Rear door glass |
| 6 | 25766 RH/ 25767 LH RH/ 25767 LH | Rear door top run |
| 7 | - | Rear door glass regulator motor bolt (3 required) |
| 8 | 23394 | Rear door glass regulator motor |
| 9 | W710330 | Rear door glass regulator frame bolt (8 required) |
| 10 | 27008 | Rear door glass regulator assembly |
| 11 | 25597/25596/25596 | Outer glass weatherstrip (LH/RH) |
| 12 | W504041 | Rear door vent glass frame screw |
| 13 | 25829/25828/25828 | Rear door vent glass assembly (LH/RH) |
