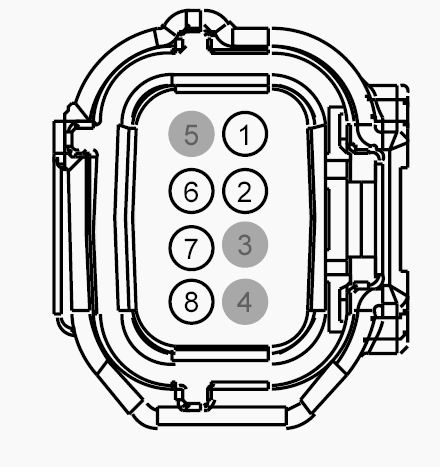

Connector End View C4486 - REAR AUXILIARY PARKING LAMP
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C4486
Description
REAR AUXILIARY PARKING LAMP
Color
Harness
14A583
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD349 (BK-GY) | 20 | GROUND - PILLAR D LEFT | |
| 2 | CLS05 (BU-GY) | 20 | CTRL MOD. - PARK | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | CPL44 (YE-OG) | 20 | SWITCH - LIFTGATE/DECKLID/CARGO # AJAR | |
| 7 | CPL44 (YE-OG) | 20 | SWITCH - LIFTGATE/DECKLID/CARGO # AJAR | |
| 8 | CBP05 (YE) | 20 | FUSE - 5 OR CIRCUIT BREAKER |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1349 |
Service Part Number: DU2Z-14S411-TA Gauge: 20 Pin material: Tin (greased) Cavities: 8 Vehicle Uses Pump - Fuel Tank Leak Detection |
