Connector End View C4478 - PARKING BRAKE ACTUATOR MOTOR RH
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C4478
Description
PARKING BRAKE ACTUATOR MOTOR RH
Color
BK
Harness
2C055
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CCB19 (GN-BN) | 12 | CTRL MOD. - ELEC.PARK BRAKE # EPB MOTOR RIGHT UNLOCK (-) | |
| 2 | CCB18 (YE-GY) | 12 | CTRL MOD. - ELEC.PARK BRAKE # EPB MOTOR RIGHT LOCK (+) |

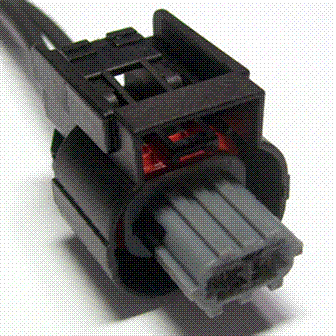

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1506 |
Service Part Number: AU2Z-14S411-DB Gauge: 14 Pin material: Silver Cavities: 2 Vehicle Uses Actuator - Door Lock Fuel Injector Injector - UREA Sensor - Fuel Rail Pressure Solenoid - Engine Variable Timing Solenoid - Fuel Volume Regulator Control Valve - Fuel Metering Valve - Heated PCV Valve - Vapor Management |
| Pigtail Kit Part Number WPT-1065 |
Service Part Number: AU2Z-14S411-DA Gauge: 14 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Injector - UREA Sensor - Fuel Rail Pressure Valve - Fuel Metering |
