Connector End View C4452B - AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C4452B
Description
AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
Color
GY
Harness
14014
Base Part #
18B849
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RME10 (WH-OG) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) - | |
| 2 | RME07 (WH-BN) | 20 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) - | |
| 3 | RME29 (BU-WH) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT IP - | |
| 4 | RME28 (BN-GN) | 20 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT IP - | |
| 5 | RME06 (GY-YE) | 18 | CTRL MOD. - AUDIO # SPEAKER CENTER FRONT IP - | |
| 6 | RME96 (GY-VT) | 20 | CTRL MOD. - AUDIO # SPEAKER CENTER FRONT TWEETER - | |
| 7 | RME11 (YE-OG) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT TWEETER - | |
| 8 | VME10 (WH-VT) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) + | |
| 9 | VME07 (WH) | 20 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) + | |
| 10 | VME29 (GN-WH) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT IP + | |
| 11 | VME28 (BN-VT) | 20 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT IP + | |
| 12 | VME06 (GN) | 18 | CTRL MOD. - AUDIO # SPEAKER CENTER FRONT IP + | |
| 13 | VME96 (GN-WH) | 20 | CTRL MOD. - AUDIO # SPEAKER CENTER FRONT TWEETER + | |
| 14 | VME11 (VT-OG) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT TWEETER + |

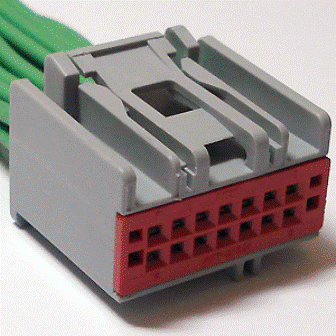

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-974 |
Service Part Number: 3U2Z-14S411-JEB Gauge: 18 Pin material: Silver Cavities: 14 Vehicle Uses Lamp - Overhead Console Module - Seat Memory Radio Radio - Amplifier Switch - Moon Roof/Sun Roof |
