Connector End View C4452A - AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C4452A
Description
AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
Color
GY
Harness
14014
Base Part #
18B849
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VDB30 (WH-GN) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | |
| 2 | VMEA7 (GY-BU) | 20 | CTRL MOD. - ACTIVE NOISE CANCELLATION # OUTPUT REAR POS (+) (ANC3) | |
| 3 | SME56 (BN) | 20 | CTRL MOD. - AUDIO # SUBWOOFER 2ND ENABLE | |
| 4 | VMEA3 (GN) | 20 | CTRL MOD. - ACTIVE NOISE CANCELLATION # OUTPUT LEFT FRONT POS (+) (ANC1) | |
| 5 | VMEA5 (GN-VT) | 20 | CTRL MOD. - ACTIVE NOISE CANCELLATION # OUTPUT RIGHT FRONT POS (+) (ANC2) | |
| 6 | VME78 (GN-VT) | 20 | SPEAKER - RIGHT REAR + | |
| 7 | VME17 (WH) | 20 | CTRL MOD. - AUDIO # RADIO LEFT + | |
| 8 | VME18 (VT) | 20 | CTRL MOD. - AUDIO # RADIO RIGHT + | |
| 9 | VME79 (GY-VT) | 20 | SPEAKER - LEFT REAR + | |
| 10 | VME80 (VT-GN) | 20 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (+) | |
| 11 | VDB29 (GN-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | |
| 12 | VMEA8 (BN) | 20 | CTRL MOD. - ACTIVE NOISE CANCELLATION # OUTPUT REAR NEG (-) (ANC3) | |
| 13 | * | * | Not Used | |
| 14 | VMEA4 (YE-OG) | 20 | CTRL MOD. - ACTIVE NOISE CANCELLATION # OUTPUT LEFT FRONT NEG (-) (ANC1) | |
| 15 | VMEA6 (YE-BU) | 20 | CTRL MOD. - ACTIVE NOISE CANCELLATION # OUTPUT RIGHT FRONT NEG (-) (ANC2) | |
| 16 | RME78 (GY) | 20 | SPEAKER - RIGHT REAR - | |
| 17 | RME17 (WH-BN) | 20 | CTRL MOD. - AUDIO # RADIO LEFT - | |
| 18 | RME18 (YE) | 20 | CTRL MOD. - AUDIO # RADIO RIGHT - | |
| 19 | RME79 (BN-VT) | 20 | SPEAKER - LEFT REAR - | |
| 20 | RME80 (BU-GY) | 20 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (-) |

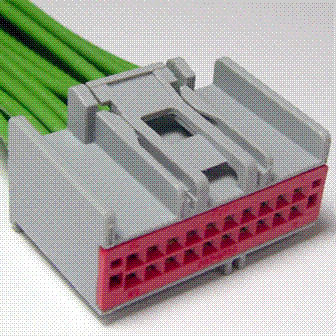

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1199 |
Service Part Number: 3U2Z-14S411-FCB Gauge: 18 Pin material: Silver Cavities: 20 Vehicle Uses Instrument Cluster Module - Seat Memory Monitor - Video/DVD Radio - Amplifier Switch - Heater A/C Blower (Rear) |
