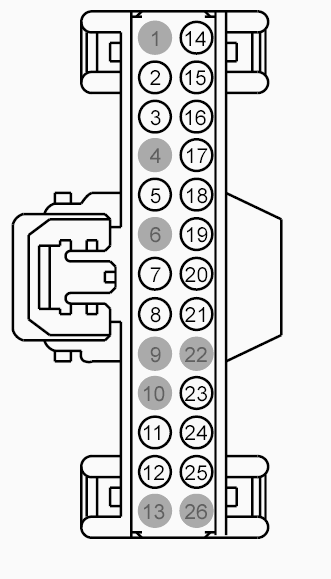

Connector End View C4174B - REAR GATE TRUNK MODULE (RGTM)
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C4174B
Description
REAR GATE TRUNK MODULE (RGTM)
Color
BK
Harness
14A583
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | CPR62 (WH-BU) | 20 | CTRL MOD. - POWER LIFTGATE # UNCINCH | |
| 3 | CPR63 (GY-YE) | 20 | SWITCH - POWER LIFTGATE/DECKLID # OPEN/CLOSE | |
| 4 | * | * | Not Used | |
| 5 | CPR67 (VT) | 20 | LATCH - LIFTGATE # SECTOR GEAR SWITCH 1 | |
| 6 | * | * | Not Used | |
| 7 | VPR53 (BU-WH) | 22 | SENSOR - POWER LIFTGATE # OPTICAL/HALL 1 | |
| 8 | VPR54 (BU-BN) | 22 | SENSOR - POWER LIFTGATE # OPTICAL/HALL 2 | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | CPR89 (BN-BU) | 22 | SWITCH - POWER LIFTGATE/DECKLID # OPEN/CLOSE #2 (REAR) | |
| 12 | CPR52 (YE-VT) | 20 | SWITCH - POWER LIFTGATE # OBSTACLE DETECT - LEFT | |
| 13 | * | * | Not Used | |
| 14 | CPR51 (YE-OG) | 20 | SWITCH - POWER LIFTGATE # OBSTACLE DETECT - RIGHT | |
| 15 | CPL44 (YE-OG) | 20 | SWITCH - LIFTGATE/DECKLID/CARGO # AJAR | |
| 16 | CPR66 (GY-YE) | 20 | LATCH - LIFTGATE # RATCHET SWITCH | |
| 17 | CPR65 (BU-GN) | 20 | LATCH - LIFTGATE # LATCH SWITCH FULL | |
| 18 | CPR64 (VT-OG) | 20 | LATCH - LIFTGATE # LATCH SWITCH HALF | |
| 19 | CPR55 (GN-BU) | 22 | CTRL MOD. - POWER LIFTGATE # SENSOR POWER | |
| 20 | RPR55 (WH-BU) | 22 | CTRL MOD. - POWER LIFTGATE # SENSOR RETURN | |
| 21 | RPR52 (VT-GY) | 20 | SWITCH - POWER LIFTGATE # OBSTACLE DETECT - | |
| 22 | * | * | Not Used | |
| 23 | VDB07 (VT-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 24 | VDB06 (GY-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 25 | CPL45 (BN) | 20 | SWITCH - LIFTGATE/DECKLID RELEASE | |
| 26 | * | * | Not Used |
