Connector End View C4174A - REAR GATE TRUNK MODULE (RGTM)
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C4174A
Description
REAR GATE TRUNK MODULE (RGTM)
Color
GY
Harness
14A583
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD351 (BK-GN) | 10 | GROUND - PILLAR D RIGHT | |
| 2 | CPR61 (BN) | 14 | CTRL MOD. - POWER LIFTGATE # CINCH + | |
| 3 | RPR61 (YE-VT) | 14 | CTRL MOD. - POWER LIFTGATE # CINCH - | |
| 4 | SBR08 (VT-RD) | 10 | FUSE - 8 OR CIRCUIT BREAKER | |
| 5 | CPR57 (GN-WH) | 14 | CTRL MOD. - POWER LIFTGATE # OPEN | |
| 6 | CPR58 (GN-OG) | 14 | CTRL MOD. - POWER LIFTGATE # CLOSE | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | SBP10 (YE-RD) | 20 | FUSE - 10 OR CIRCUIT BREAKER | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used |

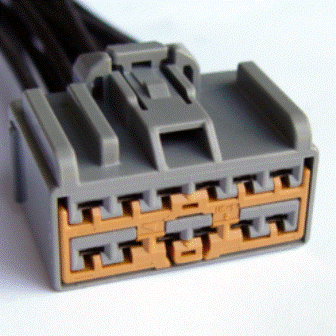

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-396 |
Service Part Number: 3U2Z-14S411-BKA Gauge: 12 Pin material: Tin Cavities: 12 Vehicle Uses Module - Liftgate Switch - Headlamp Switch - Seat (driver) Switch - Seat (passenger) |
