Connector End View C3304B - HEATED SEAT MODULE, REAR
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C3304B
Description
HEATED SEAT MODULE, REAR
Color
GN
Harness
14A698
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBR07 (WH-RD) | 14 | FUSE - 7 OR CIRCUIT BREAKER | |
| 2 | CBP36 (BU-BN) | 16 | FUSE - 36 OR CIRCUIT BREAKER | |
| 3 | SBR07 (WH-RD) | 14 | FUSE - 7 OR CIRCUIT BREAKER | |
| 4 | CHS58 (WH) | 16 | CTRL MOD. - REAR HEATED SEAT LEFT # CUSHION HEATER + | |
| 5 | GD383 (BK-WH) | 14 | GROUND - CROSS MEMBER MIDDLE PASSENGER OR RIGHT | |
| 6 | CHS54 (WH-GN) | 16 | CTRL MOD. - REAR HEATED SEAT RIGHT # CUSHION HEATER + |

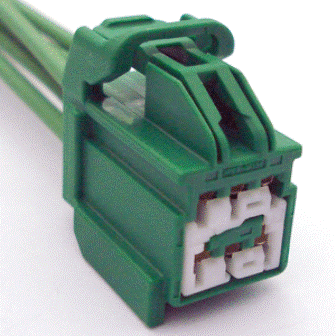

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1032 |
Service Part Number: 9U2Z-14S411-XA Gauge: 14 Pin material: Silver Cavities: 6 Vehicle Uses Module - Climate Control Seat Module - Heated Seat |
