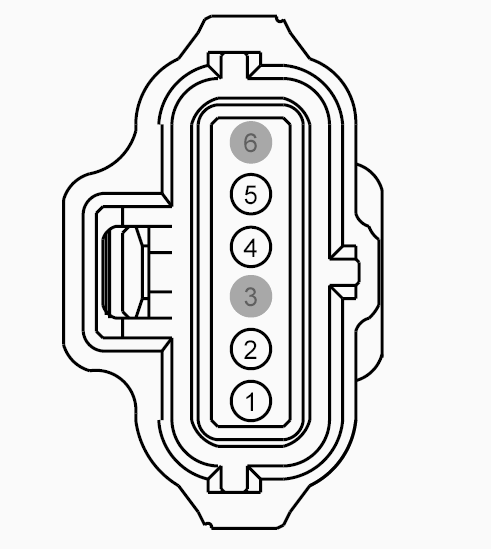

Connector End View C3128 - FUEL PUMP (FP) ASSEMBLY
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C3128
Description
FUEL PUMP (FP) ASSEMBLY
Color
Harness
14014
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CE515 (YE-GY) | 14 | DRIVER - FUEL PUMP POWER (FPPWR) | |
| 2 | VMC11 (YE-VT) | 20 | SENSOR - FUEL LEVEL (FLI) | |
| 3 | * | * | Not Used | |
| 4 | RMC32 (GN-BU) | 20 | CTRL MOD. - SENSOR FUEL LEVEL | |
| 5 | RE515 (WH-BN) | 14 | DRIVER - FUEL PUMP RETURN (FPRTN) | |
| 6 | * | * | Not Used |

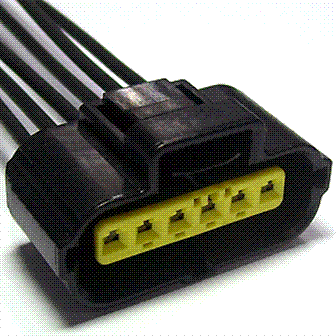

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1091 |
Service Part Number: 1U2Z-14S411-AY Gauge: 14 Pin material: Tin (greased) Cavities: 6 Vehicle Uses Fuel Pump/Sending Unit Sensor - Mass Air Flow Switch - A/C Pressure Cut Off |
