Connector End View C2494 - TELEMATIC CONTROL UNIT MODULE (TCU)
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.

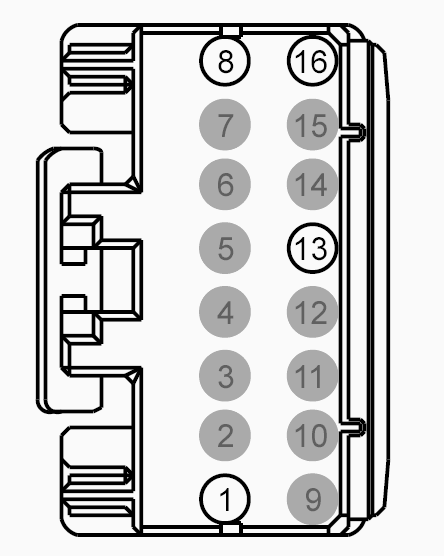

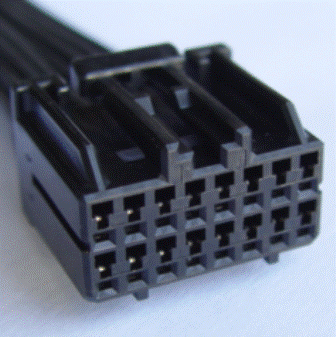

Connector: C2494
Description
TELEMATIC CONTROL UNIT MODULE (TCU)
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBP17 (RD) | 20 | FUSE - 17 OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | VDB29 (GN-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | GD238 (BK-WH) | 20 | GROUND - COWL SIDE/PILLAR A RIGHT | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | VDB30 (WH-GN) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-242 |
Service Part Number: 3U2Z-14S411-EBA Gauge: 18 Pin material: Tin Cavities: 16 Vehicle Uses Module - Lighting Control Module - Seat Memory |
