Connector End View C2414A - STEERING COLUMN CONTROL MODULE (SCCM)
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.

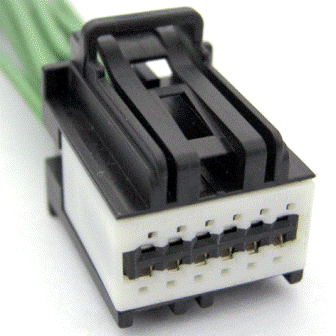

Connector: C2414A
Description
STEERING COLUMN CONTROL MODULE (SCCM)
Color
BK
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers

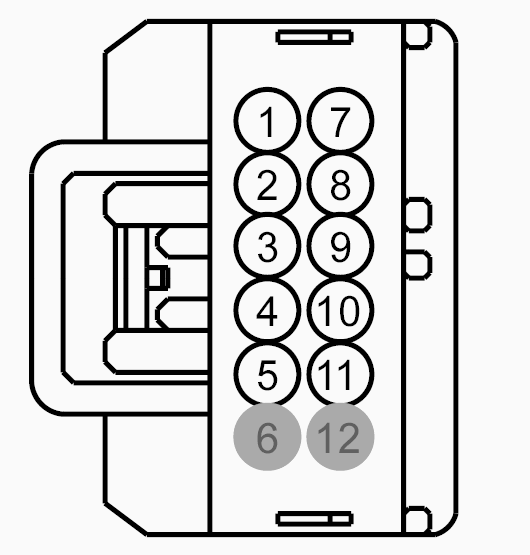

| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CRH02 (BU-WH) | 20 | SWITCH - HORN | |
| 2 | CRW15 (BN-WH) | 22 | CTRL MOD. - FRONT WIPER HIGH | |
| 3 | VDB25 (GN-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | |
| 4 | VDB26 (GY-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | |
| 5 | GD233 (BK) | 20 | GROUND - COWL SIDE/PILLAR A LEFT | |
| 6 | * | * | Not Used | |
| 7 | SBP13 (GY-RD) | 20 | FUSE - 13 OR CIRCUIT BREAKER | |
| 8 | VDN05 (YE-GY) | 20 | CTRL MOD. - LIN BUS # STEERING WHEEL CONTROL MODULE 1 [REPLACED BY VX107] | |
| 9 | CET42 (GN-VT) | 20 | SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) | |
| 10 | CET43 (GY) | 20 | SWITCH - TRANSMISSION SELECT SHIFT # UP (SST) | |
| 11 | RX101 (BU-BN) | 20 | SWITCH - STEERING WHEEL CONTROLS # RETURN LEFT (SW GND LEFT) | |
| 12 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-930 |
Service Part Number: 9U2Z-14S411-DA Gauge: 18 Pin material: Silver Cavities: 12 Vehicle Uses Module - Climate Control Seat Module - Heated Seat (Rear) |
