Connector End View C2395 - HEAD UP DISPLAY (HUD) MODULE
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C2395
Description
HEAD UP DISPLAY (HUD) MODULE
Color
BK
Harness
14A411
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD233 (BK) | 20 | GROUND - COWL SIDE/PILLAR A LEFT | |
| 2 | VDB26 (GY-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | |
| 3 | VDB25 (GN-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | |
| 4 | CBB42 (GN) | 20 | FUSE - 42 OR CIRCUIT BREAKER | |
| 5 | * | * | Not Used |

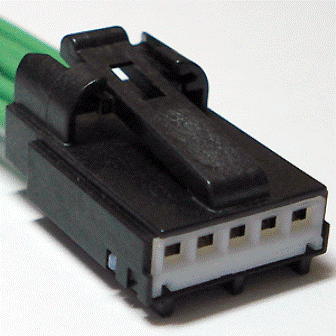

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-983 |
Service Part Number: 6U2Z-14S411-SB Gauge: 18 Pin material: Silver Cavities: 5 Vehicle Uses Module - Heads Up Display Switch - Overdrive Cancel Switch - Power Window - LH - Rear Switch - Power Window - Passenger (Front) |
