Connector End View C1694 - MANIFOLD ABSOLUTE PRESSURE/INTAKE AIR TEMPERATURE 2 SENSOR (MAP/IAT2)
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.

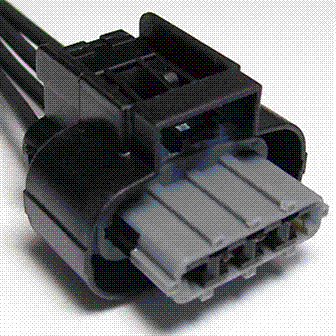

Connector: C1694
Description
MANIFOLD ABSOLUTE PRESSURE/INTAKE AIR TEMPERATURE 2 SENSOR (MAP/IAT2)
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN (SIGRTN) | |
| 2 | VE751 (BN-VT) | 18 | SENSOR - INTAKE AIR TEMPERATURE 2ND (IAT2) | |
| 3 | LE458 (BU-WH) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE (VREF) | |
| 4 | LE329 (BU) | 18 | CTRL MOD. - POWERTRAIN # MANIFOLD PRESSURE SENSOR (MAP) |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1232 |
Service Part Number: BU2Z-14S411-ATA Gauge: 14 Pin material: Tin (greased) Cavities: 4 Vehicle Uses Sensor - Manifold Pressure/Intake Temperature |
