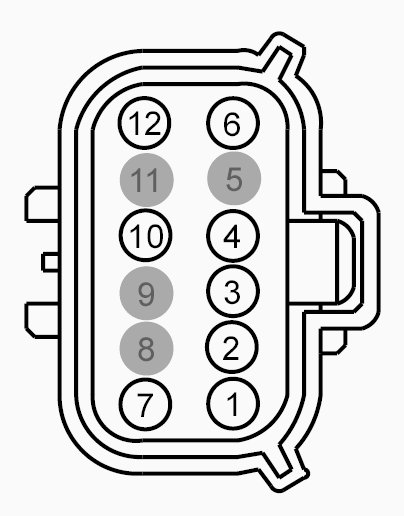

Connector End View C1693 - TRANSMISSION RANGE CONTROL MODULE (TRCM)
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1693
Description
TRANSMISSION RANGE CONTROL MODULE (TRCM)
Color
Harness
14K733
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD123 (BK-GY) | 16 | GROUND - FENDER FRONT RIGHT | |
| 2 | GD123 (BK-GY) | 16 | GROUND - FENDER FRONT RIGHT | |
| 3 | VDB25 (GN-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | |
| 4 | VDB26 (GY-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | |
| 5 | * | * | Not Used | |
| 6 | CBB45 (YE) | 20 | FUSE - 45 OR CIRCUIT BREAKER | |
| 7 | VET76 (GN-OG) | 20 | CTRL MOD. - GEAR SHIFT # PWM OUT 1 (PWM1) | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | VET78 (WH-VT) | 20 | ACTUATOR - GEAR SHIFT # PWM OUT 3 (PWM3) | |
| 11 | * | * | Not Used | |
| 12 | SBB24 (VT-RD) | 16 | FUSE - 24 OR CIRCUIT BREAKER |

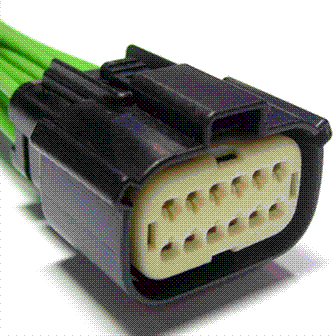

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1125 |
Service Part Number: AU2Z-14S411-AMA Gauge: 16 Pin material: Silver Cavities: 12 Vehicle Uses Connector - Inline Mirror - Sideview |
