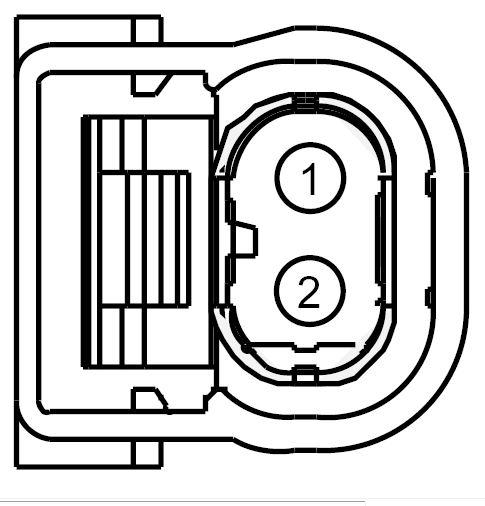

Connector End View C1650 - TURBOCHARGER BYPASS VALVE (TCBY)
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1650
Description
TURBOCHARGER BYPASS VALVE (TCBY)
Color
BK
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBK03 (GY) | 20 | FUSE - 70 OR CIRCUIT BREAKER (VPWR) | |
| 2 | VE836 (VT-GN) | 20 | SENSOR - TURBOCHARGER BYPASS VALVE (TCBY) |

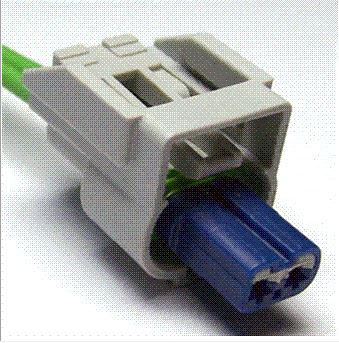

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1303 |
Service Part Number: CU2Z-14S411-ATA Gauge: 16 Pin material: Silver Cavities: 2 Vehicle Uses Solenoid - Turbo Charger Bypass |
