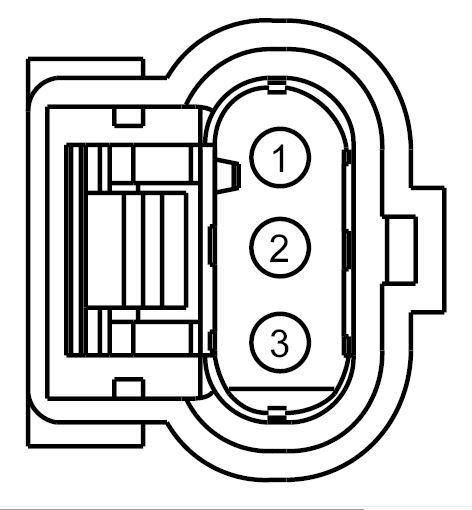

Connector End View C1647 - CRANKCASE PRESSURE SENSOR
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1647
Description
CRANKCASE PRESSURE SENSOR
Color
BK
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE779 (YE-GN) | 20 | SENSOR - CRANKCASE PRESSURE (CKCP) | |
| 2 | RE804 (GY-BN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN (SIGRTN) | |
| 2 | RE332 (YE-BU) | 20 | CTRL MOD. - POWERTRAIN # INTAKE AIR TEMP. SENSOR (SIGRTN) | |
| 3 | LE424 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) |

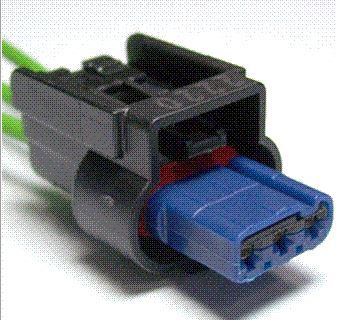

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1202 |
Service Part Number: BU2Z-14S411-ARA Gauge: 16 Pin material: Silver Cavities: 3 Vehicle Uses Actuator - Turbocharger Waste Gate Coil - Ignition Sensor - Cam Shaft Position Sensor - Crank Shaft Position |
