Connector End View C1646 - BATTERY MONITORING SENSOR
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1646
Description
BATTERY MONITORING SENSOR
Color
BK
Harness
14K733
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VDN03 (GY-VT) | 18 | CTRL MOD. - LIN BUS # BCM 3 | |
| 2 | SDC02 (RD) | 18 | BATTERY - # PLUS |

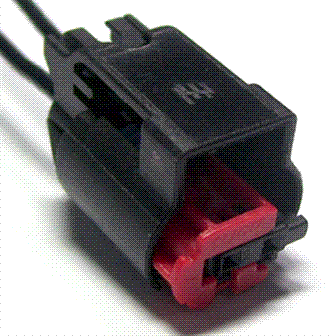

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1150 |
Service Part Number: AU2Z-14S411-AYA Gauge: 18 Pin material: Tin Cavities: 2 Vehicle Uses Lamp - Reverse |
