Connector End View C1615 - KNOCK SENSOR 2 (KS2)
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1615
Description
KNOCK SENSOR 2 (KS2)
Color
GY
Harness
9H589/14B485
Base Part #
12A699
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RE324 (BN-GN) | 20 | CTRL MOD. - POWERTRAIN # KNOCK SENSOR 2ND BANK 1ST (KS2-) | |
| 2 | VE802 (BN-BU) | 20 | SENSOR - KNOCK 2ND BANK 1ST (KS2+) |
| Available Pigtail Kits | |

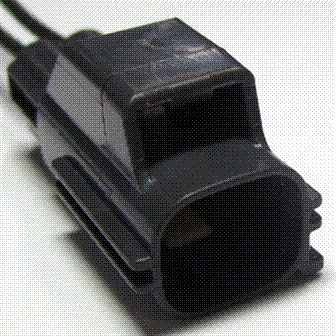

| Pigtail Kit Part Number WPT-987 |
Service Part Number: 3U2Z-14S411-CZAB Gauge: 16 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Sensor - Cylinder Head Temperature Sensor - Knock |
