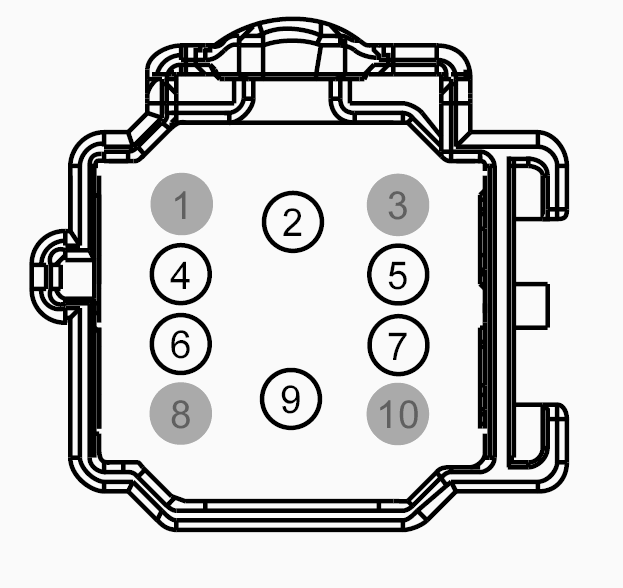

Connector End View C996 - POWER LIFTGATE MOTOR
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C996
Description
POWER LIFTGATE MOTOR
Color
Harness
17N400
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | CPR57 (GN-WH) | 14 | CTRL MOD. - POWER LIFTGATE # OPEN | |
| 3 | * | * | Not Used | |
| 4 | CPR55 (GN-BU) | 20 | CTRL MOD. - POWER LIFTGATE # SENSOR POWER | |
| 5 | RPR55 (WH-BU) | 20 | CTRL MOD. - POWER LIFTGATE # SENSOR RETURN | |
| 6 | VPR53 (BU-WH) | 20 | SENSOR - POWER LIFTGATE # OPTICAL/HALL 1 | |
| 7 | VPR54 (BU-BN) | 20 | SENSOR - POWER LIFTGATE # OPTICAL/HALL 2 | |
| 8 | * | * | Not Used | |
| 9 | CPR58 (GN-OG) | 14 | CTRL MOD. - POWER LIFTGATE # CLOSE | |
| 10 | * | * | Not Used |
