Connector End View C624 - PASSENGER DOOR WINDOW CONTROL SWITCH
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C624
Description
PASSENGER DOOR WINDOW CONTROL SWITCH
Color
GY
Harness
14K138
Base Part #
17683
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RPW05 (GN-BN) | 20 | CTRL MOD. - POWER WINDOW SWITCH FRONT PASSENGER RETURN | |
| 2 | CPW20 (WH-OG) | 20 | SWITCH - POWER WINDOW FRONT PASSENGER # UP | |
| 3 | CPW19 (VT) | 20 | SWITCH - POWER WINDOW FRONT PASSENGER # DOWN | |
| 4 | CPL78 (VT-WH) | 20 | CTRL MOD. - DOOR LOCK # SWITCH TRIM DOOR LOCK PASSENGER ILLUMINATION | |
| 5 | * | * | Not Used | |
| 6 | RPW05 (GN-BN) | 20 | CTRL MOD. - POWER WINDOW SWITCH FRONT PASSENGER RETURN |

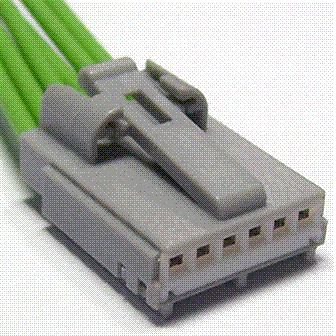

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1028 |
Service Part Number: 9U2Z-14S411-APA Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses Switch - Power Window - LH - Rear Switch - Power Window - Passenger (Front) Switch - Power Window - RH - Rear |
