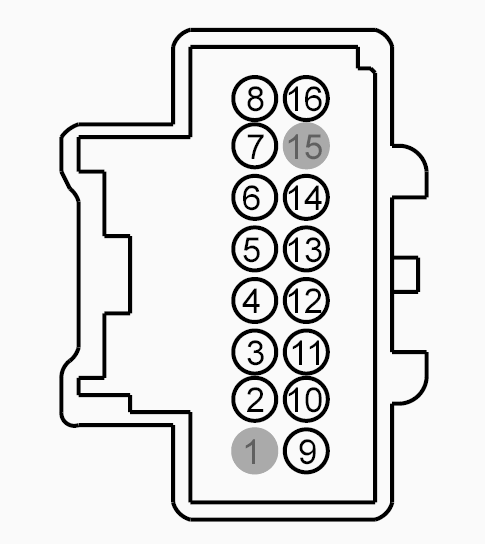

Connector End View C601 - EXTERIOR MIRROR RH
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C601
Description
EXTERIOR MIRROR RH
Color
Harness
14K138
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | CRD14 (GN-VT) | 18 | CTRL MOD. - HEATER MIRROR RIGHT | |
| 3 | CLS26 (BU-GY) | 20 | CTRL MOD. - TURN LAMP RIGHT MIRROR + | |
| 4 | CLN32 (BN-YE) | 20 | CTRL MOD. - PUDDLE LAMP RIGHT | |
| 5 | CPM40 (WH-OG) | 22 | CTRL MOD. - RIGHT MIRROR FOLD OUT (DRV) | |
| 6 | CPM34 (WH-BN) | 22 | CTRL MOD. - RIGHT MIRROR UP | |
| 7 | LPM12 (BU-GY) | 20 | CTRL MOD. - SENSORS MIRROR POSITION (RIGHT) + | |
| 8 | CRB07 (BN-WH) | 20 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR RIGHT OR PASSENGER + | |
| 9 | RRB07 (YE-VT) | 20 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR RIGHT OR PASSENGER - | |
| 10 | CPM07 (BN) | 22 | CTRL MOD. - RIGHT MIRROR FOLD IN | |
| 11 | RPM08 (GN-BU) | 20 | CTRL MOD. - RIGHT MIRROR RETURN | |
| 12 | VPM38 (BN-GN) | 20 | SENSOR - RIGHT MIRROR POSITION # VERTICAL | |
| 13 | VPM37 (BU-OG) | 20 | SENSOR - RIGHT MIRROR POSITION # HORIZONTAL | |
| 14 | CPM33 (WH-VT) | 20 | CTRL MOD. - RIGHT MIRROR RIGHT | |
| 15 | * | * | Not Used | |
| 16 | GD241 (BK-BU) | 18 | GROUND - COWL SIDE/PILLAR A RIGHT # 4TH POINT |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-997 |
Service Part Number: 3U2Z-14S411-DHAB Gauge: 18 Pin material: Tin (greased) Cavities: 16 Vehicle Uses Mirror - Rearview Mirror - Sideview |
