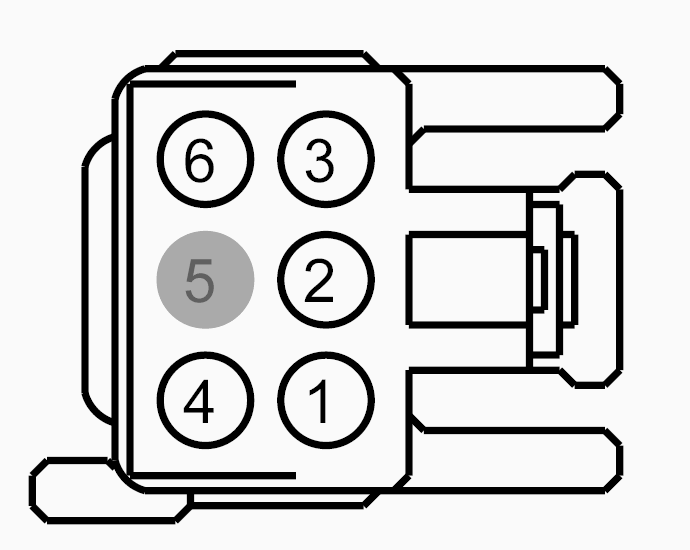

Connector End View C580 - LEFT FRONT DOOR LED ASSEMBLY
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C580
Description
LEFT FRONT DOOR LED ASSEMBLY
Color
GY
Harness
14A584
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VDN13 (YE-GY) | 20 | CTRL MOD. - LIN BUS # BCM 5 | |
| 2 | CPL30 (BU-BN) | 22 | SWITCH - LATCH DRIVER # UNLOCK | |
| 3 | CBX07 (GN-RD) | 18 | POWER - CTRL MOD. AMBIENT LIGHTING | |
| 4 | GD235 (BK-GY) | 20 | GROUND - COWL SIDE/PILLAR A LEFT # 3RD POINT | |
| 5 | * | * | Not Used | |
| 6 | CPL87 (BN) | 20 | CTRL MOD. - DOOR LOCK # LOCK STATUS INDICATOR DRIVER |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-962 |
Service Part Number: 3U2Z- 14S411-JBB Gauge: 14 Pin material: Silver Cavities: 6 Vehicle Uses Mating Connector WPT-1299 Switch - Gear Shift Select/Neutral Safety Switch - Overdrive Cancel Switch - Power Sliding Door |
