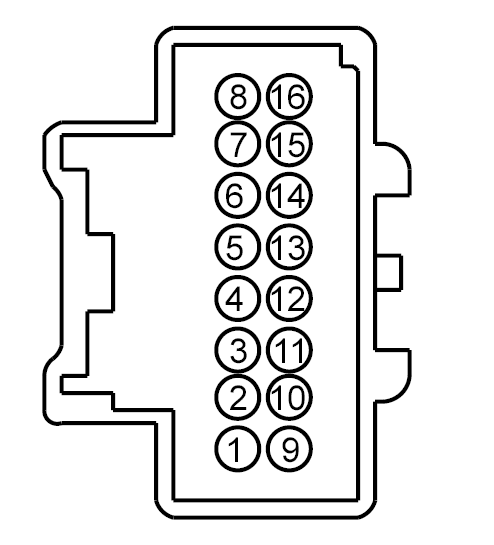

Connector End View C516 - EXTERIOR MIRROR LH
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C516
Description
EXTERIOR MIRROR LH
Color
Harness
14A584
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RRD12 (BN) | 20 | CTRL MOD. - ELECTROCHROMIC MIRROR - | |
| 2 | CRD13 (GN-VT) | 18 | CTRL MOD. - HEATER MIRROR LEFT | |
| 3 | CLS22 (GN-BN) | 22 | CTRL MOD. - TURN LAMP LEFT MIRROR + | |
| 4 | CLN31 (VT-GN) | 22 | CTRL MOD. - PUDDLE LAMP LEFT | |
| 5 | CPM39 (GN-VT) | 22 | CTRL MOD. - LEFT MIRROR FOLD OUT (DRV) | |
| 6 | CPM29 (GN) | 22 | CTRL MOD. - LEFT MIRROR UP | |
| 7 | LPM30 (GY-BN) | 22 | CTRL MOD. - SENSORS MIRROR POSITION (LEFT) + | |
| 8 | CRB06 (GN-WH) | 22 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR LEFT OR DRIVER + | |
| 9 | RRB06 (GY-VT) | 22 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR LEFT OR DRIVER - | |
| 10 | CPM04 (VT-BN) | 22 | CTRL MOD. - LEFT MIRROR FOLD IN | |
| 11 | RPM05 (VT-GY) | 22 | CTRL MOD. - LEFT MIRROR RETURN | |
| 12 | VPM36 (BN-YE) | 22 | SENSOR - LEFT MIRROR POSITION # VERTICAL | |
| 13 | VPM35 (YE-BU) | 22 | SENSOR - LEFT MIRROR POSITION # HORIZONTAL | |
| 14 | CPM28 (BU-BN) | 22 | CTRL MOD. - LEFT MIRROR RIGHT | |
| 15 | LRD12 (BU-GY) | 20 | CTRL MOD. - ELECTROCHROMIC MIRROR + | |
| 16 | GD235 (BK-GY) | 18 | GROUND - COWL SIDE/PILLAR A LEFT # 3RD POINT |

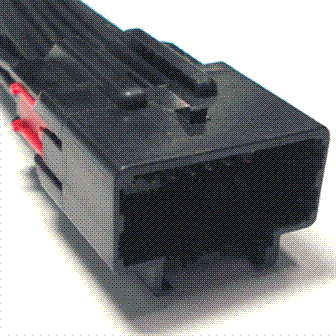

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-997 |
Service Part Number: 3U2Z-14S411-DHAB Gauge: 18 Pin material: Tin (greased) Cavities: 16 Vehicle Uses Mirror - Rearview Mirror - Sideview |
